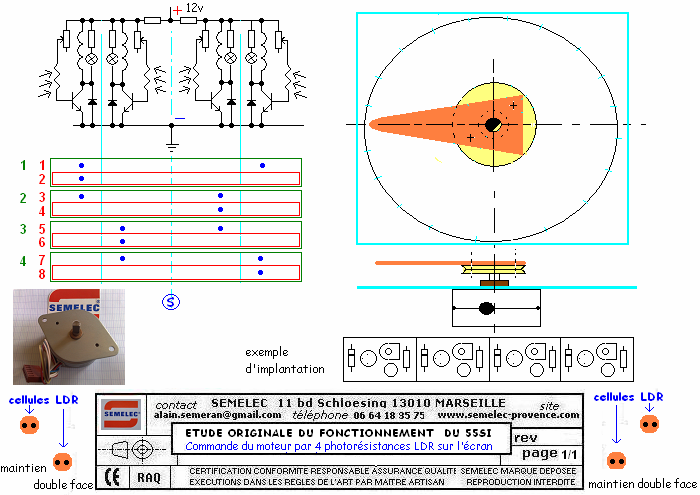

Test de bon fonctionnement cellules, montage moteur, cadran, poulie, aiguille et Etude du mode pas entier

PASSER EN MODE PLEIN ECRAN (TOUCHE F11)
AJUSTER SI BESOIN L'IMAGE PAS 1 AFIN QU'ELLE RECOUVRE L'ENSEMBLE DE L'ECRAN


ENSUITE POSITIONNER  LA BARRE DE RECOPIE POUR QU'ELLE SE PLACE ENVIRON A MI HAUTEUR DES RECTANGLES DECLENCHEURS

INSERER LA CELLULE 1 SUR LA GAUCHE DE LA BARRE DE RECOPIE ET LA CELLULE 4 SUR LA DROITE DE LA BARRE
FAIRE GLISSER LES CELLULES JUSQU'A MI LARGEUR DES RECTANCHES DECLENCHEURS LES PLUS PRES DES BORDS DE L'ECRAN

METTRE EN MARCHE ET PROCEDER A UN CONTROLE DE FONCTIONNEMENT EN DEPLACANT L'ECRAN DE ZONE SOMBRE A CLAIR ; LES VOYANTS DOIVENT ALORS  CORRECTEMENT CHANGER D'ETAT (ETEINT OU ALLUMES)

FIXER  LA FLECHE FL55 SUR LA POULIE POL55 au moyen de la visserie fournie
COLLER AU MOYEN DU DOUBLE FACE LE SUPPORT DU CADRAN SUR LE MOTEUR PAS A PAS INSERER LA POULIE SUR L'AXE MOTEUR ET BRANCHER LE CONNECTEUR SUR LA CARTE

ETUDIER LE COMPORTEMENT DU MOTEUR EN FAISANT GLISSER LES FICHES AU MOYEN DE LA SOURIS  vous pouvez graduer le cadran et noter la position de l'aiguille en fonction des images que vous sélectionnez



 Etude du mode demi pas

OTER LES CELLULES 1 ET 4 ET  INSERER LES CELLULES 2 ET 3
REPLACER LES CELLULES 1 ET 4 COMME PRECEDEMMENT ET POSITIONNER CORRECTEMENT LES CELLULES 2 ET 3

SUIVRE LA PROCEDURE INDIQUEE PRECEDEMMENT.


POUR ETUDIER LES  4 PAS  (OU LES  8 DEMI PAS ) RESTANTS

Ouvrez un nouveau fichier dans un logiciel de dessin (paint par exemple)

CAPTURER OU COPIER 4 IMAGES SIMILAIRES AU PAS 1

AVEC LA PIPETTE ET LE POT DE PEINTURE REMPLIR DE COULEUR LES RECTANGLES ACTIFS CORRESPONDANT EN VOUS AIDANT DU DESSIN

METTRE A  JOUR VOTRE IMAGE (couleur conforme des bobinages et des transistors ainsi que le numero de pas)  APRES AVOIR 'PROGRAMME' AU MOYEN DU POT DE PEINTURE' LES RECTANGLES ACTIFS

ETUDIER LE COMPORTEMENT DU MOTEUR EN PROCEDENT DE FACON SIMILAIRE AUX 8 PREMIERES PAS.
