![]() | ne jetez pas - réparez économisez - ne recyclez pas la planète vous remercie toutes les pièces détachées de nos moteurs sont disponibles jusqu'à la moindre rondelle |

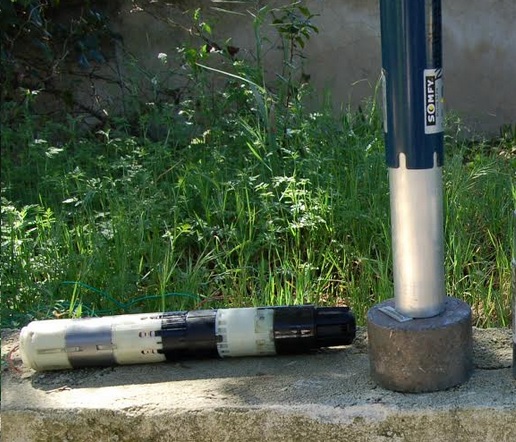

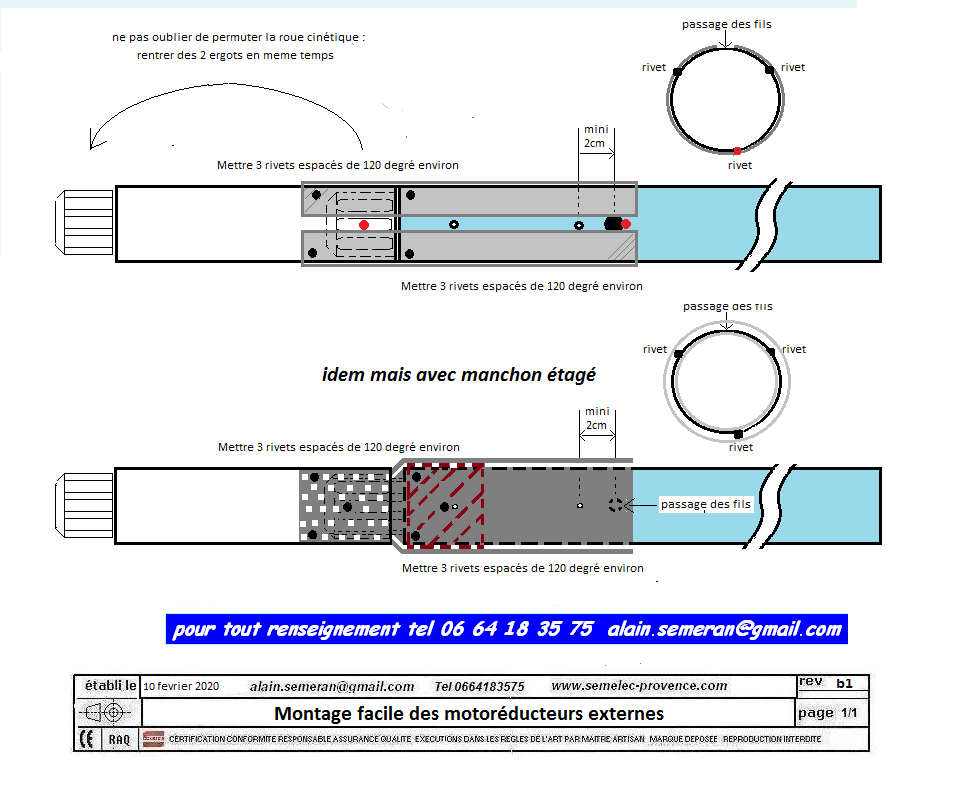

EXTRACTION DE LA ROUE CINÉTIQUE | NE PAS OUBLIER DE PERMUTER LA ROUE CINÉTIQUE | QUALIFICATION - SAV 7jours sur 7 toute l'année |

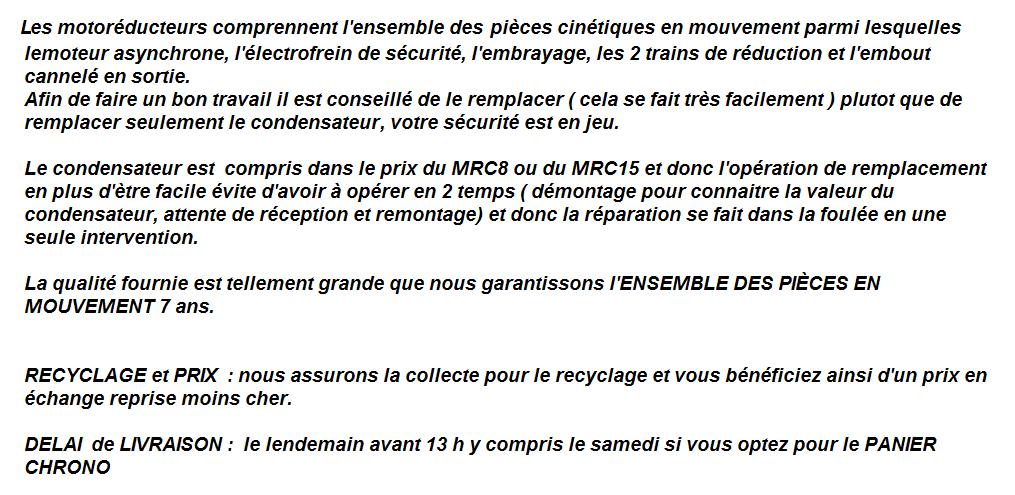

![]() | Pour les fournitures assemblées des lignes 1b, 2b, 3b, 4b et 5b le condensateur (en sus), les mousses, l'electrofrein de sécurité, le réducteur de vitesse, le manchon de liaison et le connecteur électrique sont entièrement montés. Forèt, rivets haute performances et mème un ballon vous rappelant nos coordonnées pour monter ensemble le motoréducteur sont fournis. Ainsi la réparation, durable dans le temps et votre sécurité assurée, devient extrèmement facile. En changeant ce qui doit l'ètre et uniquement cela par des pièces détachées de très haute qualité (garantie 7 années) vous ménagerez la planète et votre porte monnaie, en prime le plaisir d'un montage vraiment facile et réussi | ![]() |
légende des colonnes | |||
a : numéro de ligne | b : Catégorie : C partie cinétique A adaptation E électricité F rapport aux fins de course I rapport à fixation R radio | ||
c : détails de l'image cliquez | d : designation et description précise de l'objet | e : traitement ou dimensions en millimètres ou branchement | f : puissance (watt) ou valeur capacitive (uf) ou courant ou type ou nbre de canaux ou poids |
g : tension nominale en Volt | h : fréquence en hertz | i : code produit semelec | j : prix en euro htva (tva 20% en sus) |
k : panier pour commander | l : explications, précisions, photos, vidéos...cliquer sur les images - si mention texte se reporter aux numéros de ligne |
TABLEAU 1 PIÈCES DÉTACHÉES DISPONIBLES un condensateur ne s'use pas tout seul et votre sécurité est en jeu, pensez y. | |||||||||||||
a | b | c | d | e | f | g | h | i | j | k | l | ||
L | C | CLIQ | DESIGNATION | TRAITEMENT | WATT | VOLT | Hz | CODE | PRIX | PANIER | CONSEILS | ||

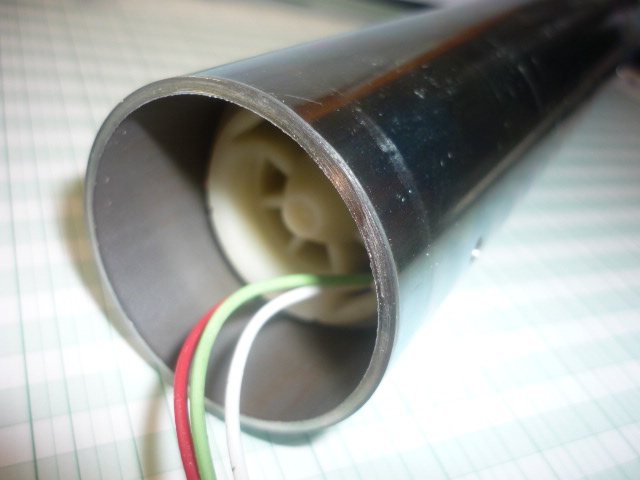

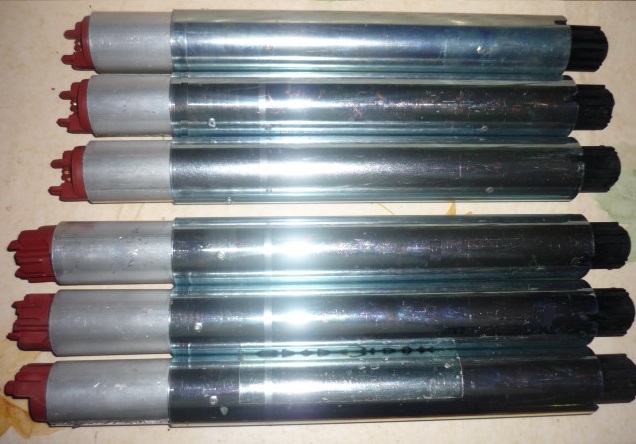

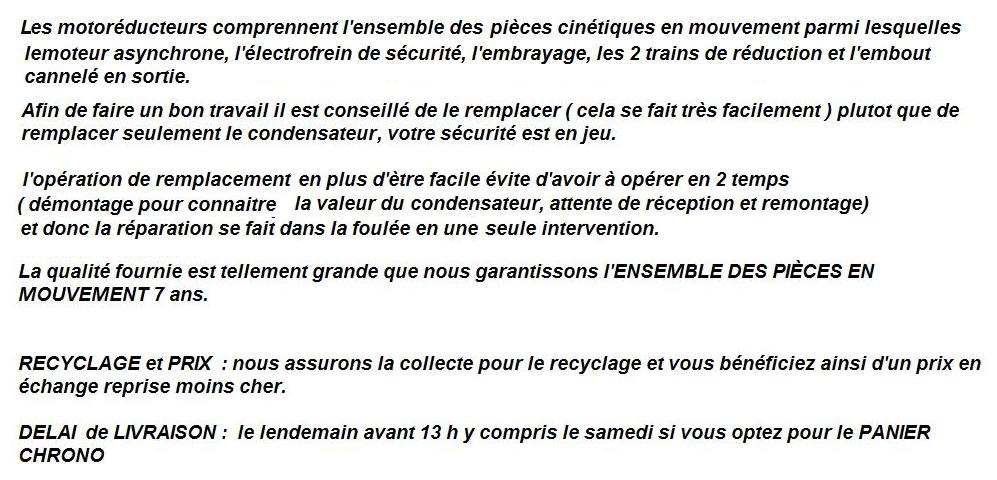

1 | C | ![]() | motoréducteur court 8 newton/mètre 17 tpm condensateur & manchon non inclu lignes 8 & 5 | chrome 270x45x1.5 | 100w | 230 | 50 | MRC8 | 39.95 | ![]() | |||

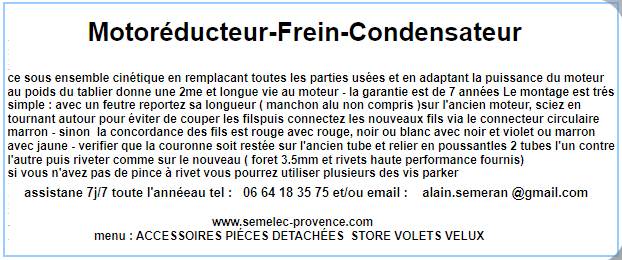

1b | C | ![]() | modèle ci-dessus entièrement monté motoréducteur frein-manchon condensateur... | chrome 1.5mm alu6060 2mm | 100w | 230 | 50 | MRC8M | 66.79 | ||||
2 | ![]() | motoréducteur court 10 newton/mètre 17 tpm condensateur & manchon en sus lignes 10b & 5 | chrome 270x45x1.5 | 120w | 230 | 50 | MRC10 | 51.95 | ![]() | ||||
2b | ![]() | modèle ci-dessus entièrement monté motoréducteur frein-manchon condensateur... | chrome 1.5mm alu6060 2mm | 120w | 230 | 50 | MRC10M | 70..6 | |||||
3 | C | ![]() | motoréducteur court 15 newton/mètre 17 tpm condensateur non inclu ligne 15 code C4.5M6P | chrome 270x45x1.5 | 140w | 230 | 50 | MRC15 | 59.97 | ![]() | |||
3b | C | modèle ci-dessus entièrement monté condensateur & manchon en sus lignes 15 & 5 | chrome 1.5mm alu6060 2mm | 140w | 230 | 50 | MRC15M | 75.00 | |||||
4 | C | ![]() | motoréducteur court 25 newton/mètre 17 tpm condensateur & manchon en sus lignes 25 & 5 | chrome 352x45x1.5 | 170w | 230 | 50 | MRC25 | 67.97 | ![]() | |||
4b | ![]() | modèle ci-dessus entièrement monté motoréducteur frein-manchon-condensateur... | chrome 1.5mm alu6060 2mm | 170w | 230 | 50 | MRC25M | 96.20 | |||||
5a | ![]() | motoréducteur court 35 newton/mètre 17 tpm condensateur & manchon en sus lignes 25 & 5 | chrome 352x45x1.5 | 240w | 230 | 50 | MRC35 | 78.86 | ![]() | ||||
5b | ![]() | modèle ci-dessus entièrement monté motoréducteur frein-manchon-condensateur... | chrome 1.5mm alu6060 2mm | 240w | 230 | 50 | MRC35M | 109.90 | |||||
3c | C | ![]() | roue : transmission de la force/axe d'enroulement couronne : entraine en rotation la CCA ligne13 | rentrer les 2ergots de 2mm et sortir la roue | cliquez ici | 4.64 à 9.60 | cliquez ici | voir aussi ligne 14 | |||||

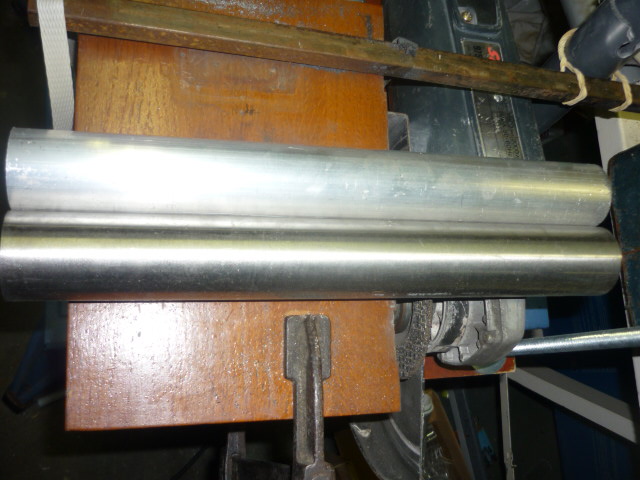

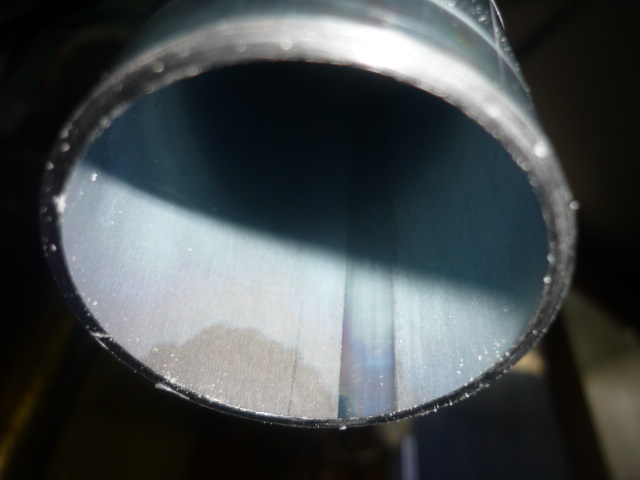

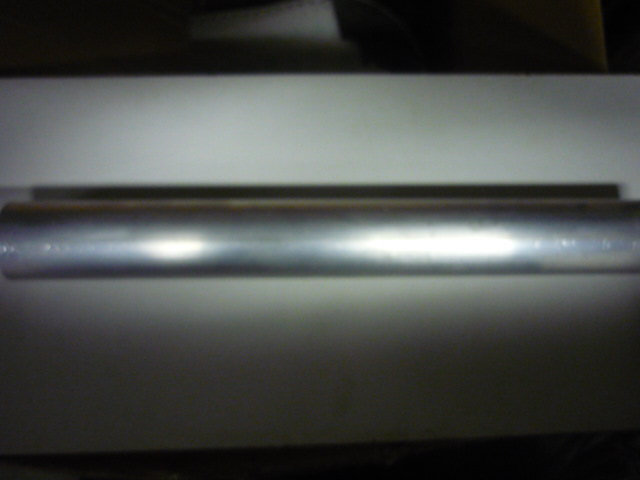

4a | A | ![]() | manchon aluminium qualité alimentaire D 40mm L 80mm Ép 2 mm | 6060 80x40x2 | - | - | - | MA8 | 2.90 | refente facile | |||
4c | A | manchon idem mais longueur max 33cm | 6060 330x40x2 | - | - | - | MA33 | 6.98 | |||||

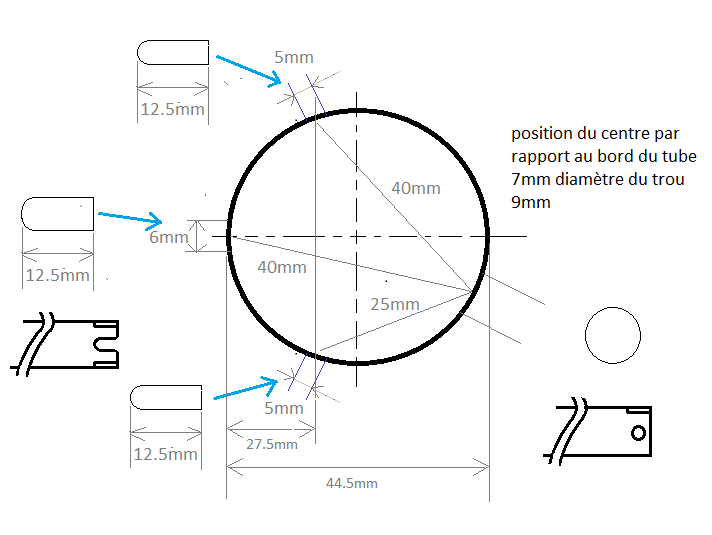

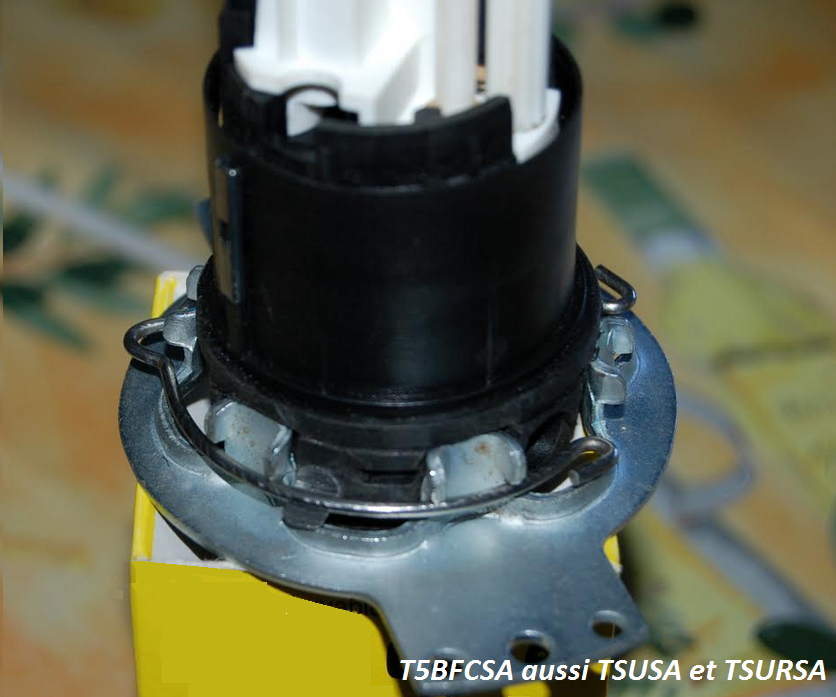

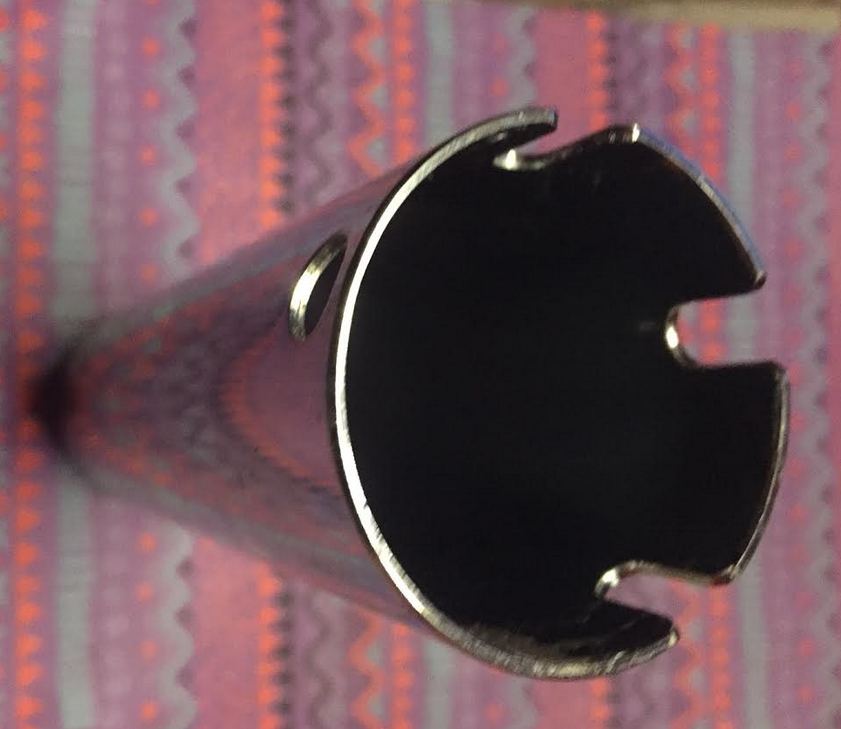

4d | F | ![]() | manchon acier traitement chrome encoche et fixation de T5BFC/T5BFCSA faites D 44.5mm L 165mm Ép1.5mm | acier chrome 165x44.5x1.5 | - | - | - | MAC16 | 16.40 | ![]() | |||
4e | A | manchon aluminium externe qualité alimentaire D 50mm L 70mm Ép 1.5mm | 6060 70x50x1.5 | - | - | - | MAE7 | 3.70 | ![]() | ||||
4f | A | manchon idem mais longueur max 33cm | 6060 330x50x1.5 | - | - | - | MAE33 | 7.95 | refente facile | ||||

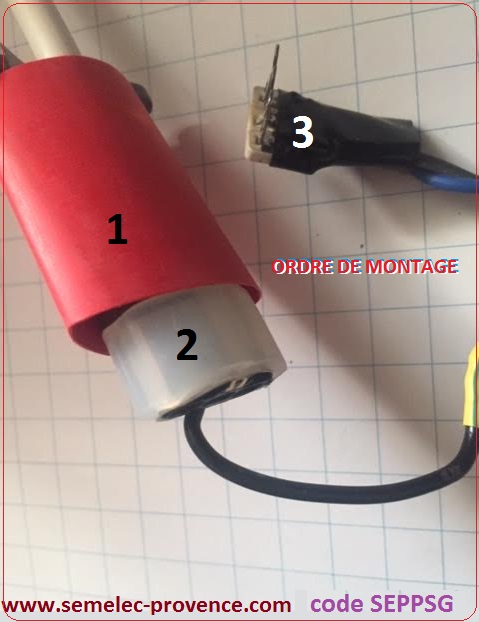

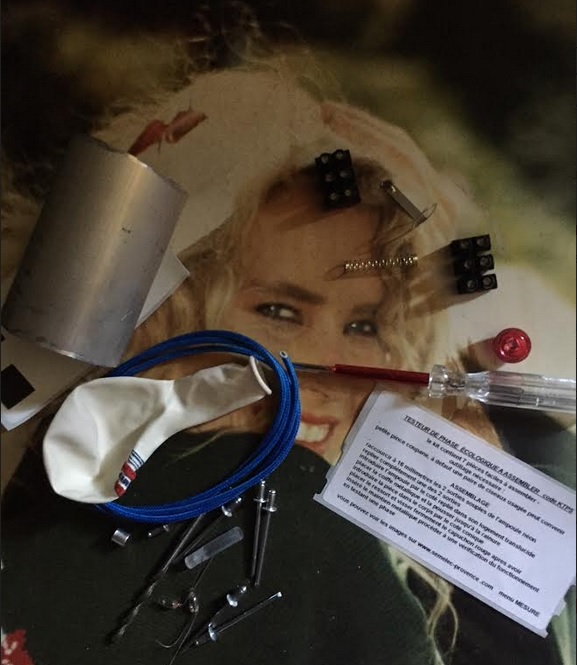

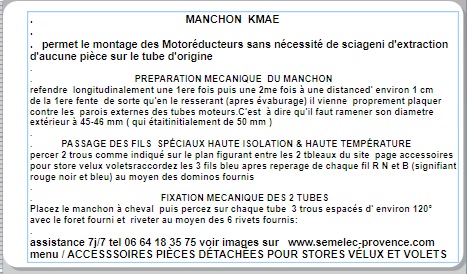

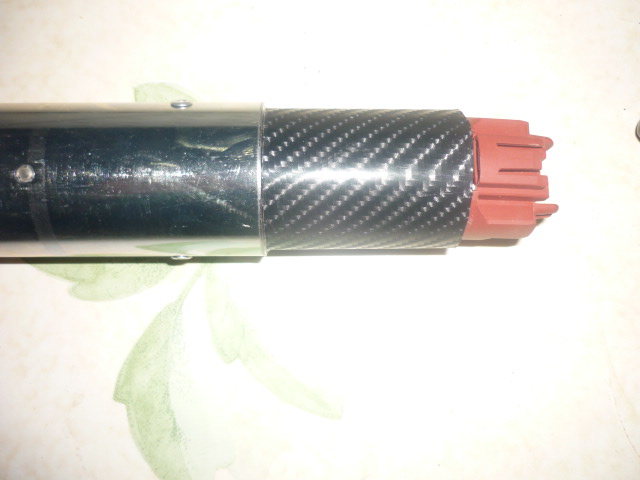

4g | A | ![]() | surcout pose SMAE comprenant un manchon alu T5 externe + gaines thermo + film carbone | 6060 - thermo film carbone | - | - | - | SMAE | 18.60 | ||||

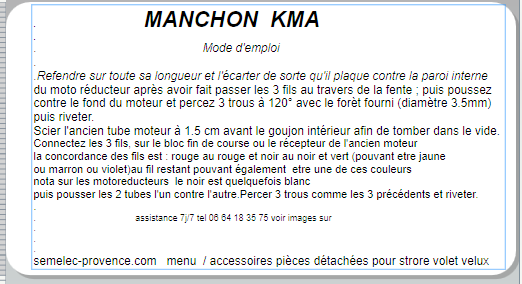

5 | A | ![]() | fixation complète comprenant 1manchon 8 cm plus 6 rivets haute performances et 1 forèt HSS | 6060 80x40x2 | - | - | - | KMA | 4.95 | ||||
5d | A | ![]() | fixation complete alu 7cm sinon idem ligne précédente (5) mais fixation externe avec en plus 3 fils HT et 2 liaisons | 6060 70x50x1.5 | - | - | - | KMAE | 6.94 | ![]() | |||

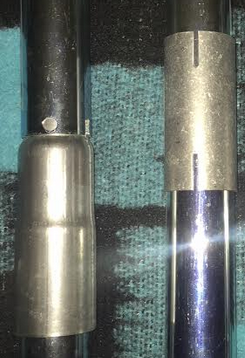

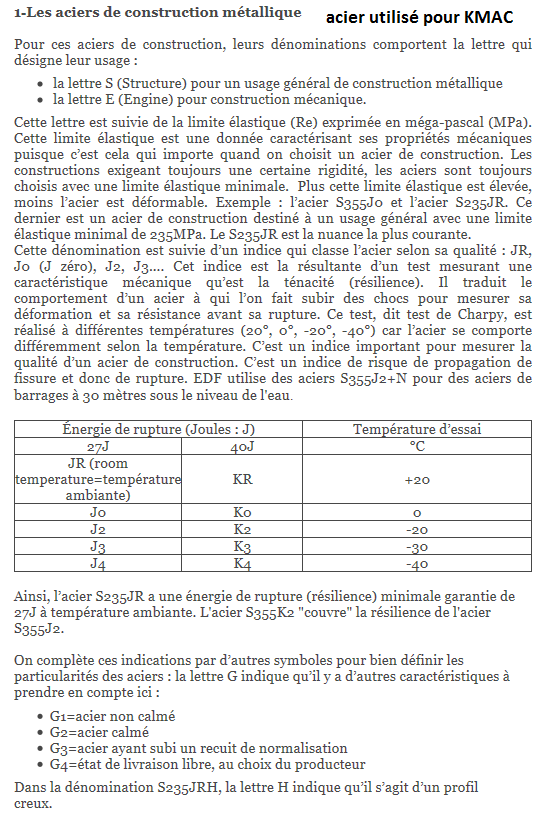

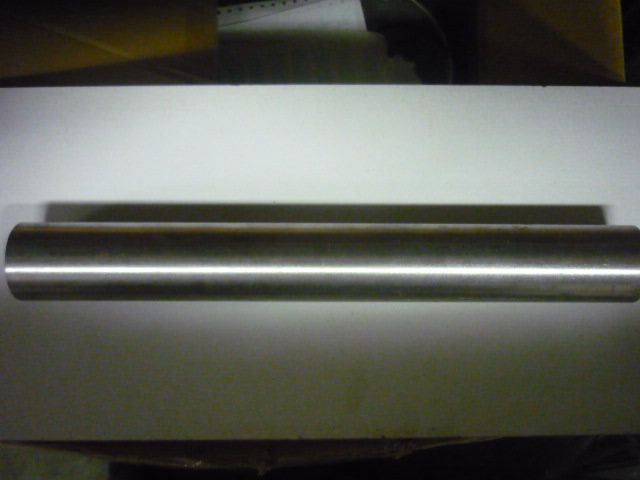

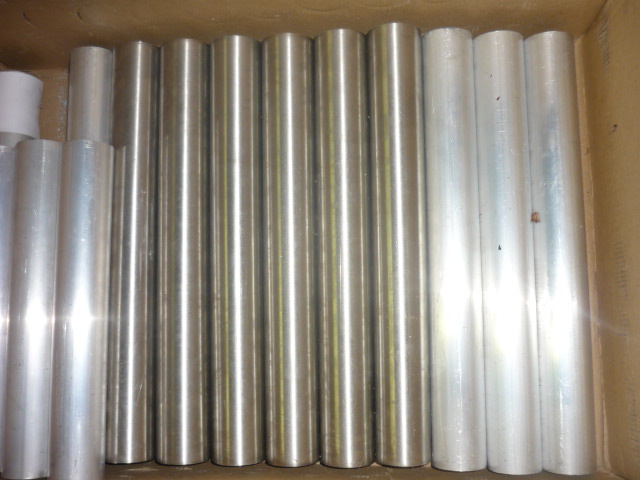

5e | A | ![]() | manchon 10 cm acier sructural rupture 27 joules résilience 235 Mpa D 45mm L 100mm Ep 1.5mm | 235JRH 100x45x1.5 | jonction gr | - | - | MAC | 7.30 | ||||
5f | A | ![]() | manchon 10 cm acier 3 étagement sructural rupture 27 joules résilience 235 Mpa D 45- - mm L 100mm Ep 1.5mm | 235JRH 100x45 - -x1.5 | jonction gr | - | - | MACE | 14.40 | ||||
5c | A | ![]() | idem ligne 5 mais avec manchon 10 cm acier structural rupture 27 joules résilience 235 Mpa | 235JRH 100x40x1.5 | jonction gr | - | - | KMAC | 8.80 | Montage vraiment facile | |||
5g | A | ![]() | idem ligne 5 mais avec manchon 10 cm 3 étagement acier structural rupture 27 joules résilience 235 Mpa | 235JRH 100x45 - -x1.5 | jonction gr | - | - | KMACE | 12.90 | ||||

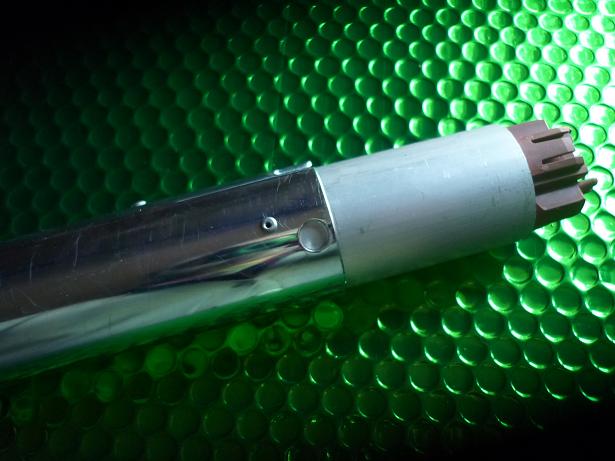

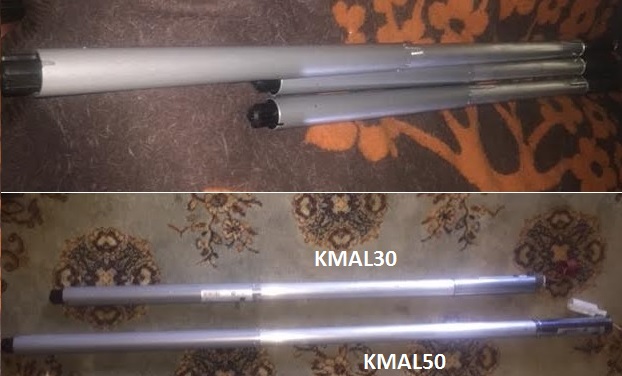

6 | A | ![]() | kit idem ligne 5 mais longueur max33cm | 6060 330x40x2 | - | - | - | KMAL | 7.95 | ||||
7 | A | kit manchon 100/100 inox longueur 33cm | inox 330x42.4x2 | - | - | - | MA33I | 14.95 | |||||

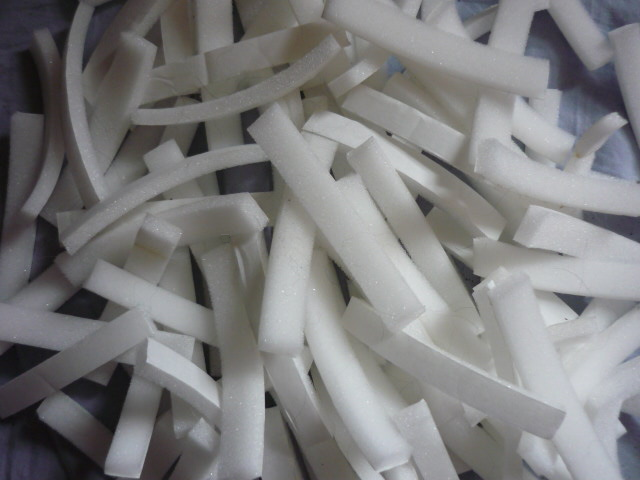

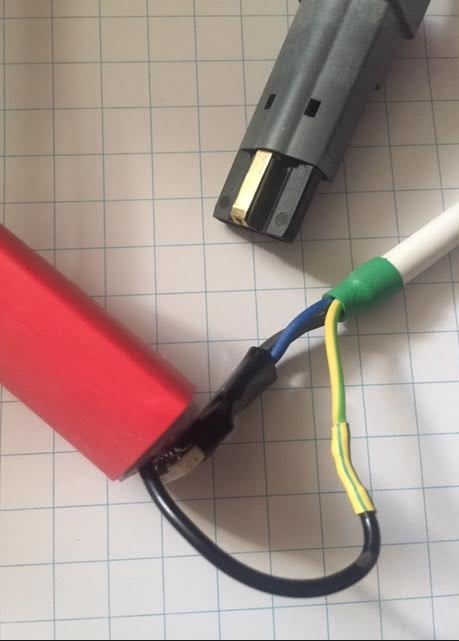

8 | C | ![]() | condensateur permanent pour 8 newton/mètre série qualitative M6 | autocicatrisant 56x25 | 3.3uf | 450 500 | 50 | C3.3M6P | 16.40 | ||||

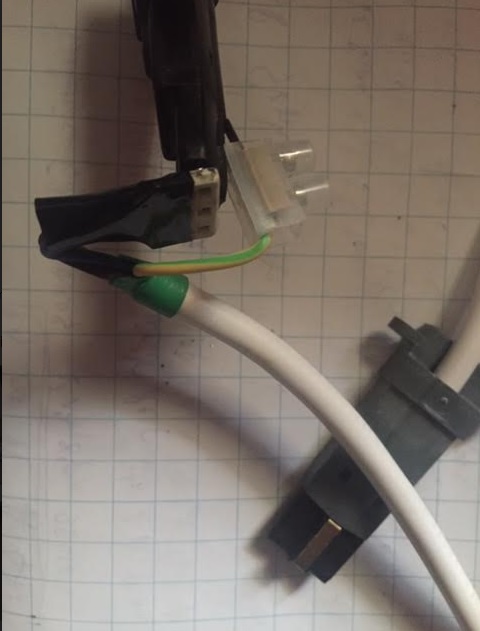

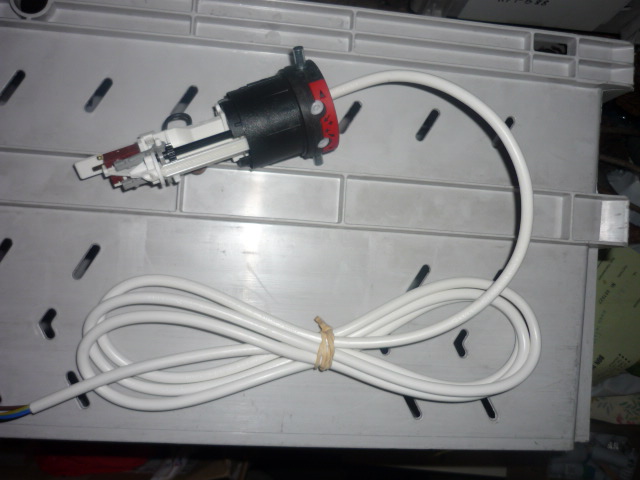

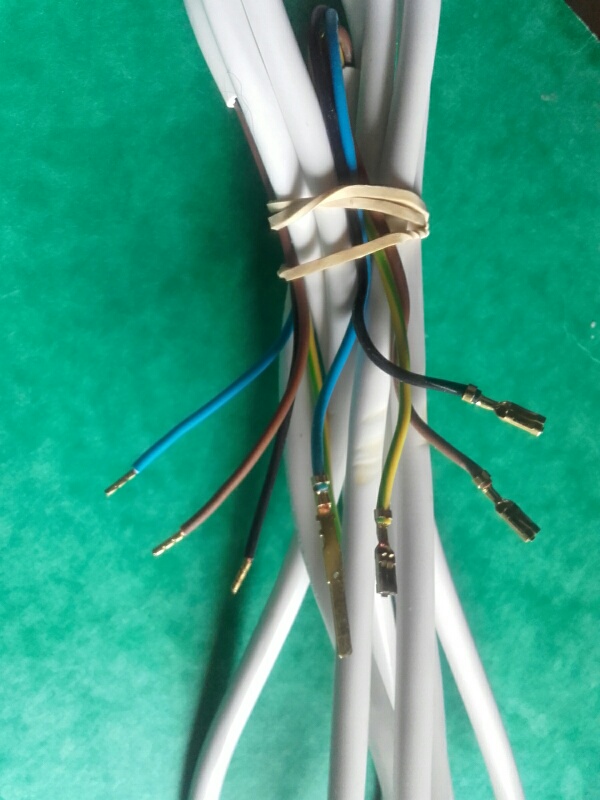

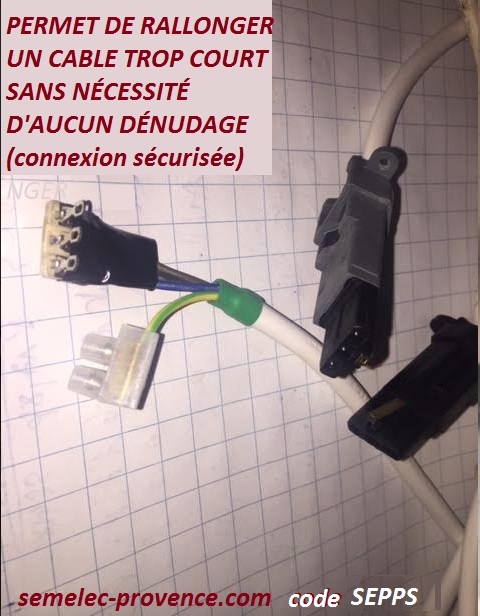

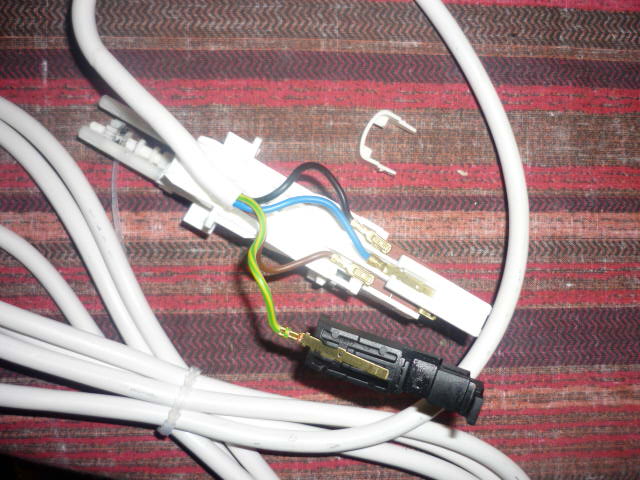

9 | E | ![]() | cable alimentation secteur 4 fils 2m50 configuré tous modeles filaires sauf les DMI | vinyl blanc diam. 70 | 4x0.75² | 230 | - | C4X75P | 5.98 | 4 fois 0,75mm² | |||
9b | E | ![]() | cable alimentation secteur 4 fils 2m50 configuré pour modeles filaires DMI | vinyl blanc diam. 70 | 4x0.75² | 230 | - | C4X75CD | 7.80 | 4 fois 0,75mm² | |||
10 | E | idem en 3 fils avec prise moulée montée | vinyl blanc diam. 70 | 3x0.75² | 230 | - | CAP3FP | 15.95 | 3 fois 0,75mm² | ||||
10b | E | ![]() | condensateur permanent pour 10 newton/mètre série qualitative M6 | autocicatrisant 56x25 | 3.5uf | 450 500 | 50 | C3.5M6P | 13.90 | ||||

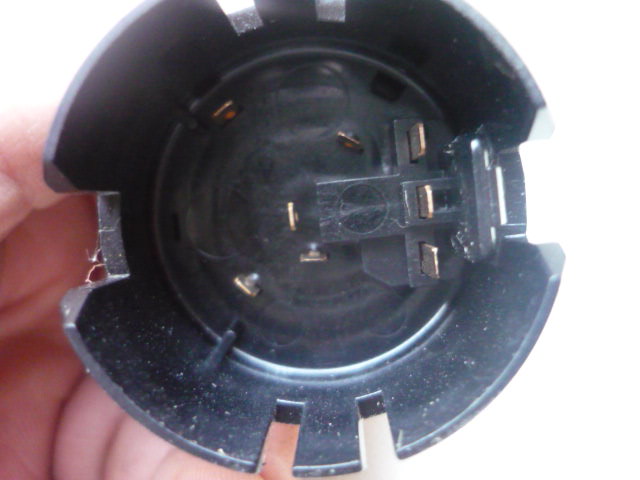

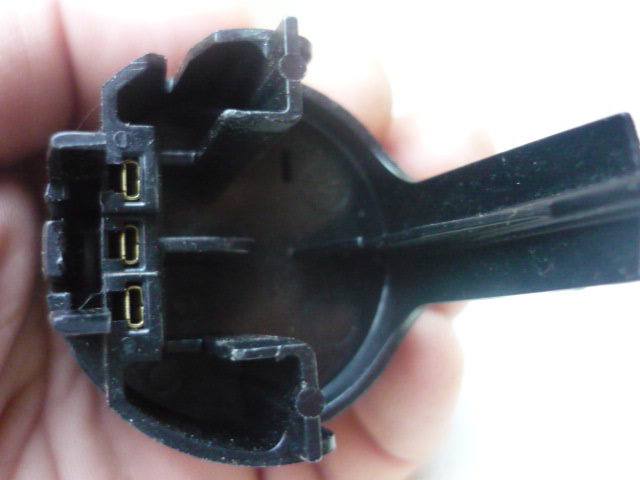

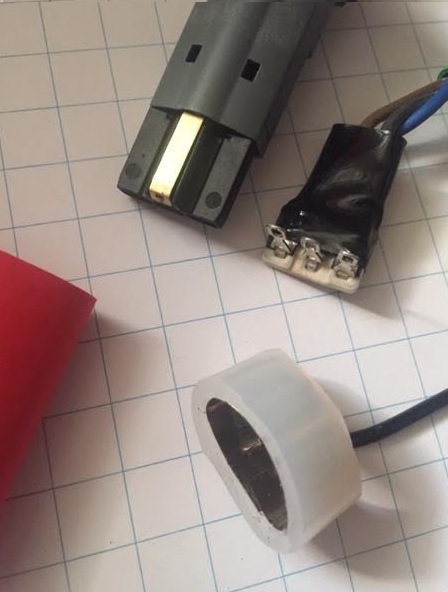

11 | E | ![]() | connecteur circulaire marron 3 petits ergots de verrouillage maintiennent les cosses | rond diam. 31 | - | - | - | COCM | 3.50 | ![]() | |||
12 | F | ![]() | élément fin de course | bleu-beigeou marron-beige | 5 Amp | - | - | FDCEQV | 3.95 | ![]() | |||

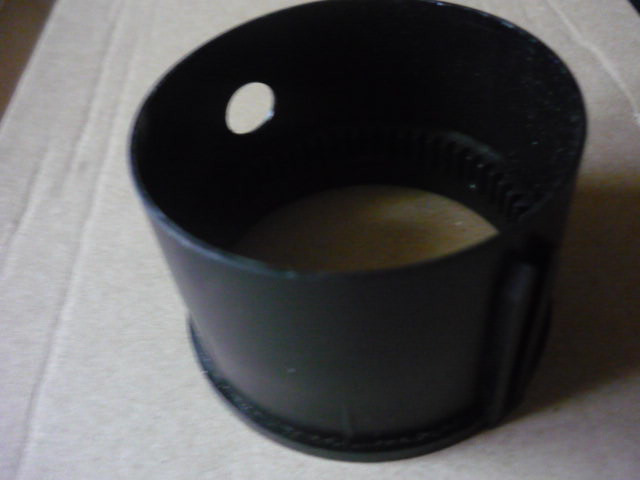

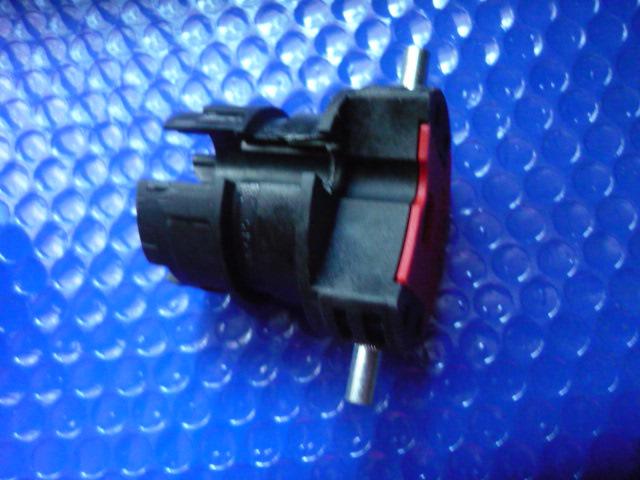

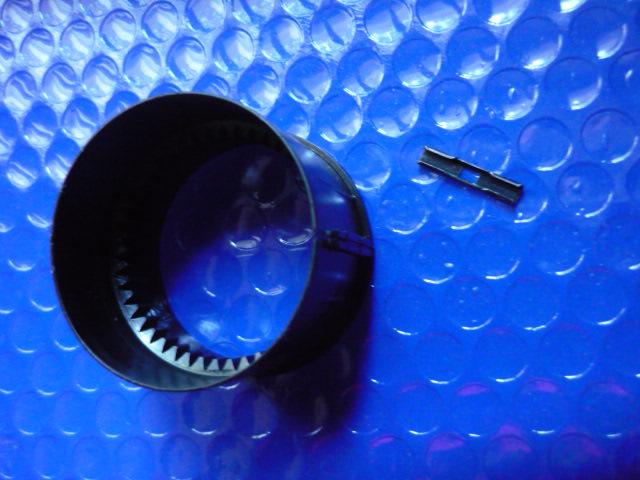

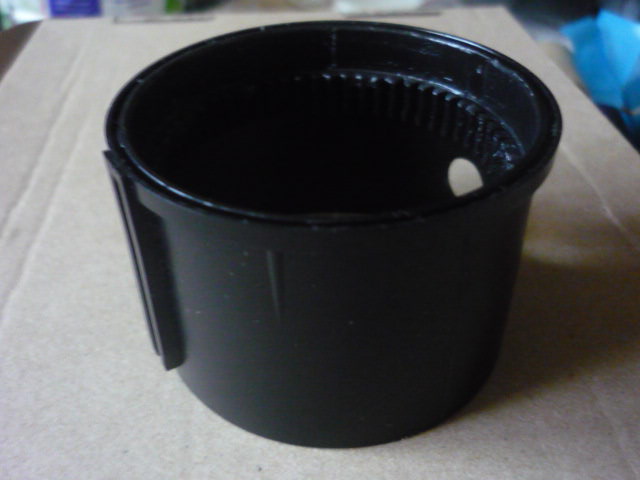

13 | F | ![]() | couronne capteur avec agrafe (T5) cette pièce très importante doit etre en parfait état | nylon 49x45.5x32.5 | 8.40 gr | - | - | CCA | 18.00 | ![]() | |||
13b | F | couronne capteur industriel (T6) cette pièce très importante doit etre en parfait état | nylon 59x62.5x40 | 16.25gr | - | - | CCT6 | 35,70 | |||||

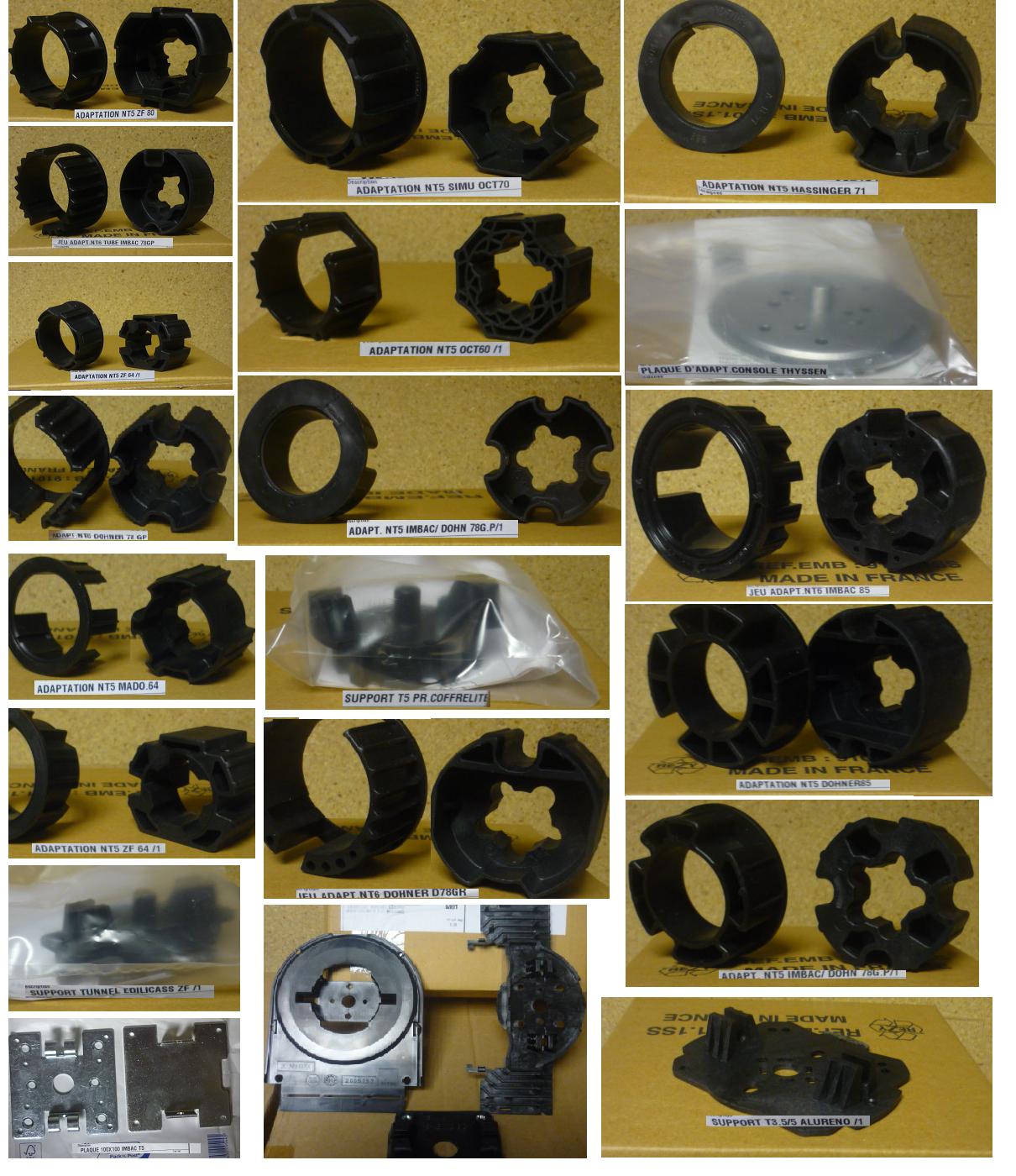

14 | A | ![]() | adaptations des sorties moteurs cannelés NT5 sur les différents profils d'axes d'enroulements | aller page adaptations | - | - | - | ADAPxxà ADAPxxx | 4.64 à 9.60 | voir aussi ligne 2b | ![]() | ||
15 | C | ![]() | condensateurpermanentpour15 newton/mètre série qualitative M6 | autocicatrisant 56x25 | 4.5uf | 450 500 | 50 | C4.5M6P | 13.06 | ||||

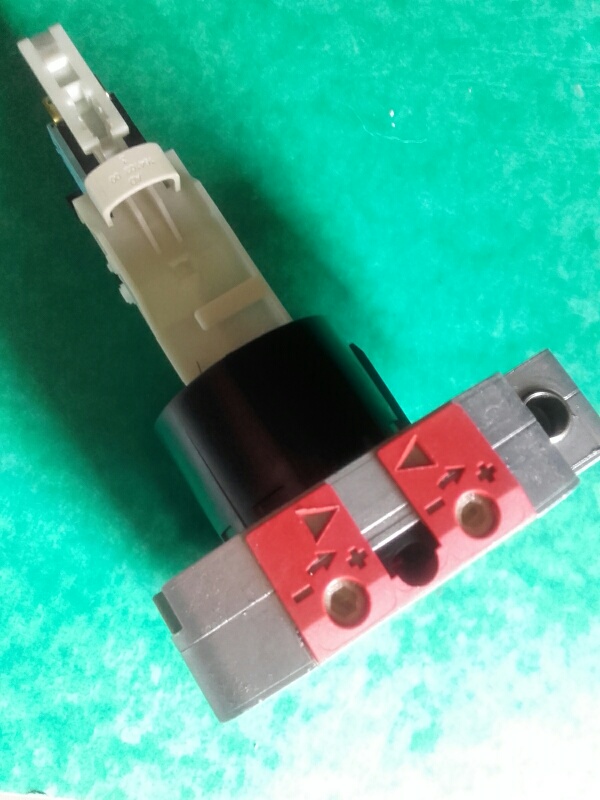

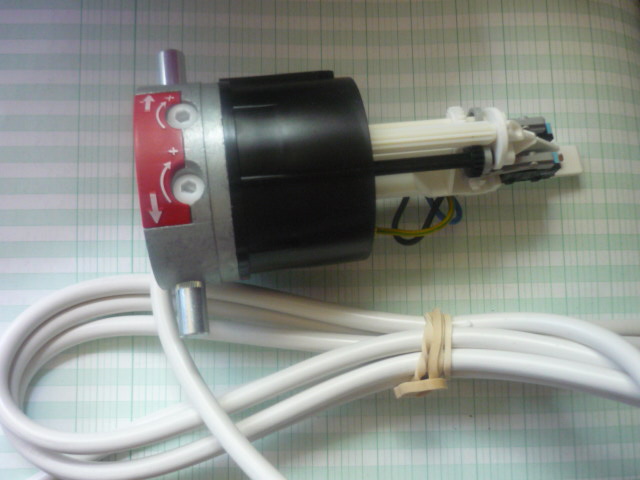

16 | C | ![]() | tète fixation murale T5 avec oreilles moulées pour moteur filaire bloc fin de coursemécanique | polycarbonate oreilles 6x10 | filaire | - | - | TSU | 19.00 | POUR BLOC FDC 17 | |||

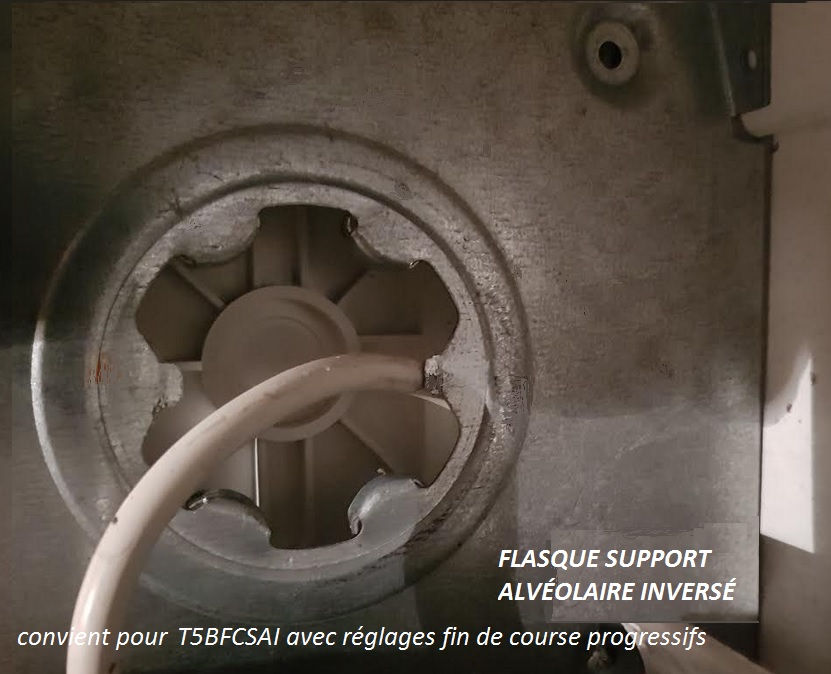

16b | ![]() | tète fixation murale T5 pour support alvelolaire moteur filaire - bloc fin de course mécanique | polycarbonate oreilles mépla | filaire | - | - | TSUSA | 25.50 | |||||
16c | vis to | vis torx pour montage facile | acier | - | - | - | VTORX | 1.60 | sans téton central | ||||

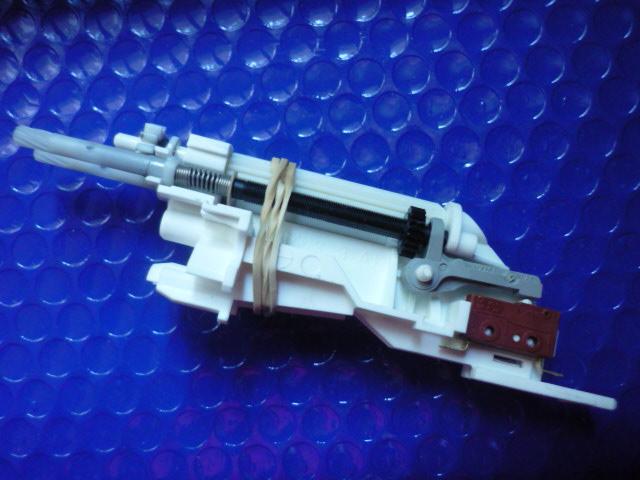

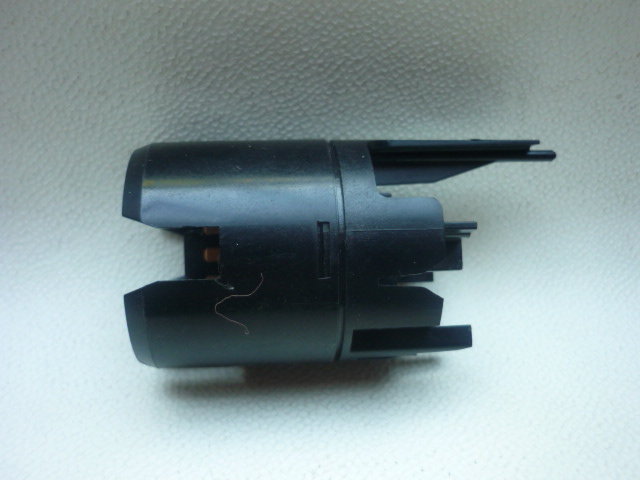

17 | C | ![]() | bloc intérieur fin de course mécanique usage universel | nylon x | filaire | - | - | IFC | 15.60 | mécanisme complet | |||
17a | C | bloc intérieur fin de course mécanique destiné aux tètes à manivelle (T5FBCM) | nylon x | filaire | IFCM | 39.40 | mécanisme complet | ||||||

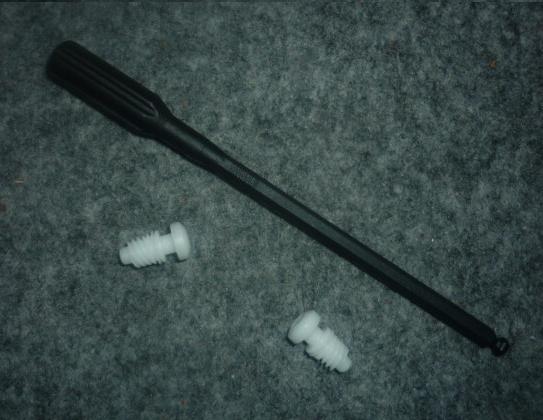

17b | C | ![]() | pièces de réglage pour IFC composées de 2 vis sans fin et de la clé | nylon x | filaire | - | - | PRIFC | 6.80 | adaptation /divers fdc | |||
17c | E | bloc intérieur fin de course automatique carte électronique puissance 6Nm 90w | fourni avec capot blanc | 90w | 230 | 50 | IAUTO | carte électronique | |||||
18 | C | ![]() | tète fixation murale T5 avec oreilles moulées pour moteur radio (pour récepteur RHZ03I) | polycarbonate oreilles 6x10 | radio | - | - | TSUR | 24.00 | ||||
18b | C | tète fixation murale T5 avec oreilles moulées pour moteur auto (pour carte IAUTO) | polycarbonate oreilles 6x10 | auto | - | - | TSUA | 24.00 | |||||
18c | ![]() | tète fixation murale T5 pour support alvelolaire moteur radio (récepteur intégré) | polycarbonate oreilles mépla | radio | - | - | TSURSA | 30.50 | |||||

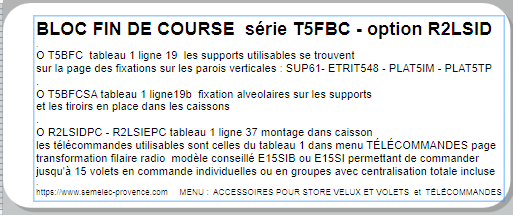

19 | F | bloc complet T5 - tète fixation murale à oreilles bloc fin de course mécanique progressif | polycarbonate et nylon | filaire | - | - | T5BFC | 29.90 | |||||
19b | ![]() | bloc complet T5 - tète fixation alveolaire bloc fin de course mécanique progressif | polycarbonate et nylon | filaire | - | - | T5BFCSA | 36.40 | |||||
20 | F | ![]() | idem 19 avec insertion de manivelle pour secours extreme | acier-aluminium | filaire | - | - | T5BFCM | 74.50 | manivelle non incluse | |||
20b | F | bloc complet T5 - tète fixation murale à oreilles bloc récepteur intégré fin de course virtuels | acier-aluminium | filaire | - | - | T5BRI | 39.90 | cable non inclu voir ligne 10 | ||||
21 | F | bloc complet T6 - tète fixation murale à oreilles bloc fin de course mécanique progressif | polycarbonate et nylon | radio | - | - | T6BFC | 79.95 | cable non inclu voir ligne 9 | ||||
21b | F | clé de réglage des fins-de-course gerbable | nylon | - | CLEFDC | 2.20 | |||||||
22 | F | distributeur de courant par collecteur rotatif | nylon x | filaire | - | - | DCCR | 39.90 | |||||
23 | R | ![]() | émetteur mural ultra plat dispo blanc et couleur utilise une pile lithium CR2032 (PL3V2032) | support inclu | 1 canal | - | - | EHZM | 29.98 | ![]() | |||
24 | R | ![]() | émetteur mobile 5 canaux personnalisation des volets-affichage digital-pile lithium PL3V2430 | support inclu | 5canaux | - | - | EHZMO | 63,00 | affichage digital | |||
25 | C | ![]() | condensateurpermanentpour25 newton/mètre série qualitative M6 | autocicatrisant 56x32 | 6uf | 450 500 | 50 | C6M6P | 16.87 | ||||
26 | R | ![]() | pile lithium pour émetteurs muraux CR2032CF identique à PL3V2032 | renata suisse ou equivalent | 230mah | 3v | - | PL3V2032 | 1.15 | autonomie max10 ans | |||
27 | R | ![]() | pile lithium pour emetteurs muraux CR2430CF identique à PL3V2430 | renata suisse ou equivalent | 270mah | 3v | - | PL3V2430 | 1.75 | autonomie max10 ans | |||
28 | R | sous blister | pile alcaline 12v | - | NC | 12v | - | PALGP23 | 0.99 | autonomie max 5 ans | |||
29 | R | ![]() | récepteur étanche pour moteur filaire à placer dans le coffre | - | - | 230 | 50 | RHZ02F | 49.90 | moteur4fils impératif | |||
30 | R | ![]() | récepteur intégré - attention à ne pas alimenter les autres volets lors de la programmation | L=10.5 cm dia = 39mm- | - | 230 | 50 | RHZ03I | 37.88 | éjection impérative | |||
31 | R | ![]() | accessoires pour récepteur intégré et roue magnétique - languette de terre est importante | comprend 9 pièces | - | - | - | ARHZ | 17.70 | la terre, impératif! | |||
32 | R | ![]() | microrécepteur déporté dans l'interrupteur | - | - | 230 | 50 | RHZ01 | 81.24 | ![]() | |||

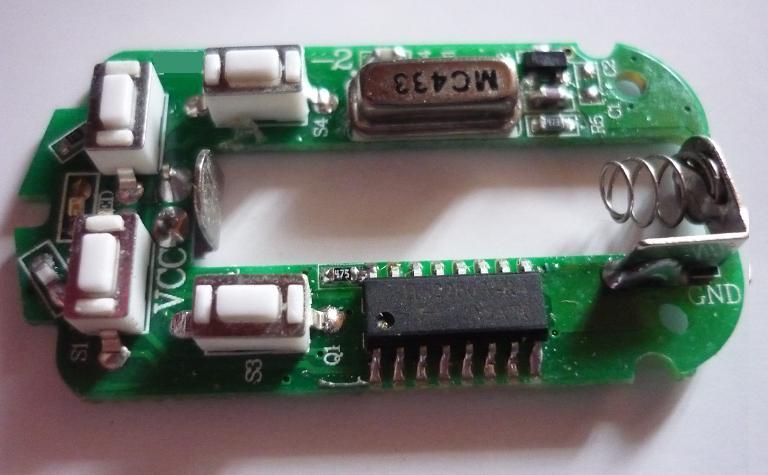

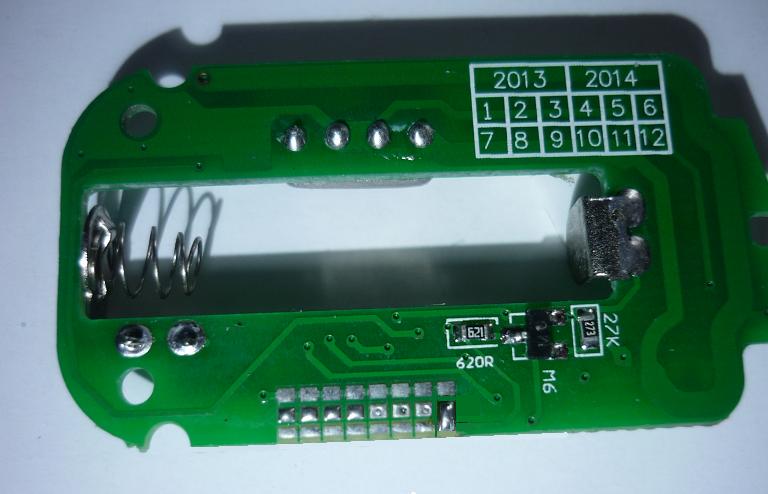

33 | R | ![]() | emetteur mobile blanc semelec | - | 4canaux | 12v | - | E4S | 8.50 | ![]() | avec support | ||
34 | R | ![]() | emetteur noir miniature avec volet de protection glissant | codes adresses à souder | 4canaux | 12v | - | TX4S | 7.92 | ![]() ![]() | |||
35 | C | ![]() | condensateurpermanentpour 35/50 Newton/m série qualitative M6 | autocicatrisant 56x32 | 7uf | 450 500 | 50 | C7M6P | |||||
36 | R | ![]() | emetteur noir semelec dipswitch avec volet de protection | codes adresses à dipswitch | 4canaux | 12v | - | TX4D | 9.59 | ![]() ![]() | |||
37 | R | ![]() | récepteur semelec intelligent 4 modes/cavalier fugitif fugitif temporisé trigger flipflop | programmation 9 secondes - | 2canaux | 230 12v | 50 | R2LS | 17.48 | ![]() | |||
38 | R | NC | circuit expérimental d'automaintien-validation | - | 2canaux | 230 12v | 50 | NC | NC | NC | ![]() | ||
39 | R | ![]() | récepteur semelec intelligent en version architecturale | 4 modes via cavalier- | 2canaux | 230 12v | 50 | R2JLS | 23.95 | ![]() | |||

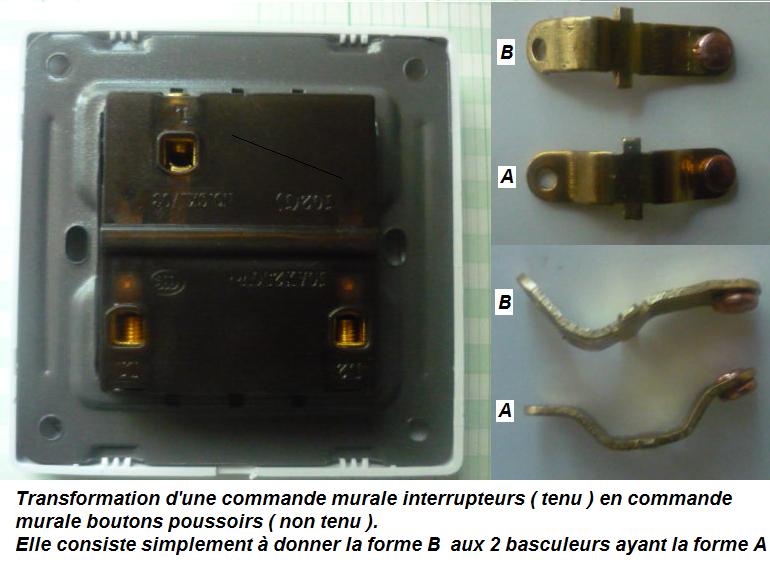

40 | R | ![]() | commande murale de sécurité incluant 2 boutons poussoirs | branchement | 2circuits | 230 12v | - | CMFD | 16.40 | ![]() |
TABLEAU 2 RÉPARATION DE MOTORISATION DE VOLET ÉLECTRIQUE Réparation des parties usées vraiment facile, rapide, et vous disposez de 7 années de garantie un condensateur ne s'use pas tout seul ! votre sécurité est en jeu ...pensez y! | ||||||||
Qu'apprenez vous et qu'économisez vous en recyclant ? recyclage = gachis planétaire .... pensez y les prix indiqués sont pour l'échange-reprise ( sauf si vous nous apportez la preuve de restitution à un organisme de collecte agréé) la garantie est de 7 ans | ||||||||
A | élément fin de course seul universel FDCEQV 3.95€ | capteur pour fin de course CCA 18.00€ | vis torx pour maintien bloc fin de course VTORX 1.00€ | manchon acier chrome 165mm pour t5bfc-T5bfcsa MAC16 16.40€ | kit manchon alu raccord. foret & rivets inclus KMA 4.95 € | kit manchon alu raccordement complet long KMAL 7.95€ | manchon inox raccordement long KMALI 22.90€ | |
A 1 | distributeur de courant par collecteur rotatif DCCR 39.90€ | tète et support articulé évitant les points dur TSU 19.00€ | cable alimentation 2.50 mètre 4 conducteurs C4X75P 5.98€ | cable alimentation avec prise 2.50m 3 conducteurs CAP3F 9.95 € | récepteur intégré soudé sur son support RHZ03I 37.88 € | accessoires pour récepteur intégré & roue magnétique ARHZ 17.70 € | manchon alu longueur11cm 40mm x ép.2mm MA11 2.90 € | manchon alu longueur 33 cm 40mm x ép.2mm MA33 6.98 € |
B | bloc complet T5 fin de course et la tète moteur T5BFC 29.90€ | bloc complet T5 fin de course et la tète moteur T5BFCSA 36.40€ | bloc complet T5 fin de course manivelle T5BFCM 74,50€ | bloc complet T6 fin de course et la tète moteur T6BFC 79.95€ | bloc complet T6 fin de course manivelle T6BFCM | surcout liaison mécanique des moto reducteurs KMAM 14.95€ | mousses professionnelles jeu de deux MOPRO 1.50€ | connecteur pour branchement circulaire marron COCM 3.50€ |
C | motoréducteur 8Nm 17tpm MR8 435mm 52,78€ | motoréducteur 10Nm 17tpm MR10 435mm 62.00€ | motoréducteur 15Nm 17tpm MR15 435mm 65.00€ | motoréducteur 20Nm 17tpm MR20 535mm 79.80€ | motoréducteur 25Nm 17tpm MR25 535mm 86.80€ | motoréducteur 35Nm 17tpm MR35 535mm 95.00€ | ![]() MR50 535mm 99.80€ | motoréducteur 80Nm 12tpm MR80 T6 144.50€ |
D | motoréducteur 8Nm 17tpm MR8MSR 435mm automéc 61.40€ | motoréducteur 10Nm 17tpm MR10MSR 435mm automec 65.15€ | motoréducteur 15Nm 17tpm MR15MSR 435mm automec 68.90€ | motoréducteur 20Nm 17tpm MR20MSR 535mm automec 83.95€ | motoréducteur 25Nm 17tpm MR25MSR 535mm automec 91.95€ | motoréducteur 35Nm 17tpm MR35DMIE 535mm manivelle 120.00€ | motoréducteur 50Nm 12tpm MR50DMIE535mm manivelle124.80€ | motoréducteur 50Nm 12tpm MR50DMI 542mm manivelle174.80€ |
E | motoréducteur 8Nm 17tpm tubelong 535mm MR8L 74.95€ | motoréducteur 10Nm 17tpm tubelong 535mm MR10L 87.40€ | motoréducteur 15Nm 17tpm tubelong 535mm MR15L 94.90€ | motoréducteur 20Nm 17tpm tubelong 610mm MR20L 99.50€ | motoréducteur 25Nm 17tpm tubelong 610mm MR25L 118.60€ | motoréducteur 35Nm 17tpm tubelong 610mm MR35L 123.50€ | motoréducteur 50Nm 12tpm tubelong 650mm MR50L 129.74€ | motoréducteur 6Nm 17tpm MR6Auto 66,85€ |
TABLEAU 3 TUBES DE TYPE T3.5 - diamètres extérieur 40mm | |||||||
A | motoréducteur 4Nm 16tpm MR4 340mm 76.40€ | motoréducteur 9Nm 16tpm MR9 413mm 85,65€ | |||||
B | motoréducteur 4Nm 16tpm tubelong 400mm MR4L 108,40€ |
