1- ACCUMULATEURS batteries de secours 3c
2- ALIMENTATIONS linéaires et à découpage
3- CHARGEURS AUTONOMES  & cordons
4- MINUTERIES digitales  avec 20 programmes

       Concues ou distribuées par  SEMELEC         -           cliquez ici pour la  page TRANSFORMATEURS

ACCUMULATEURS LIPO supportant des pressions supérieures à 100 kg    descendez  au tableau 1
ALIMENTATIONS SELFIQUES LINÉAIRES À DÉCOUPAGE ... tableaux 2a 2b 2c 2d 2e
  ALIMENTATIONS AUTONOMES POUR TELEPHONES, VIBREURS...           tableau 2g

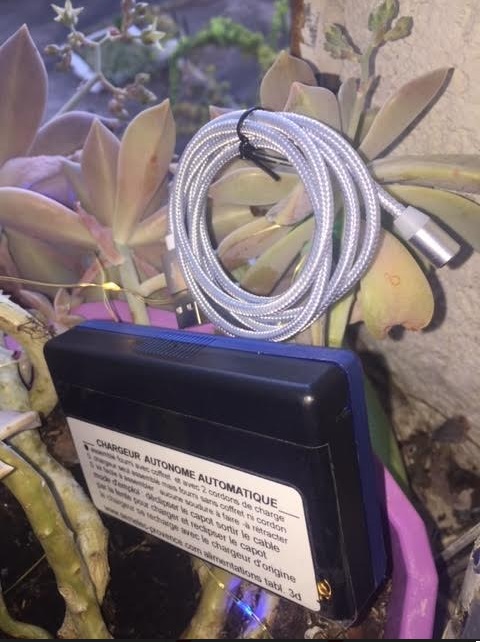

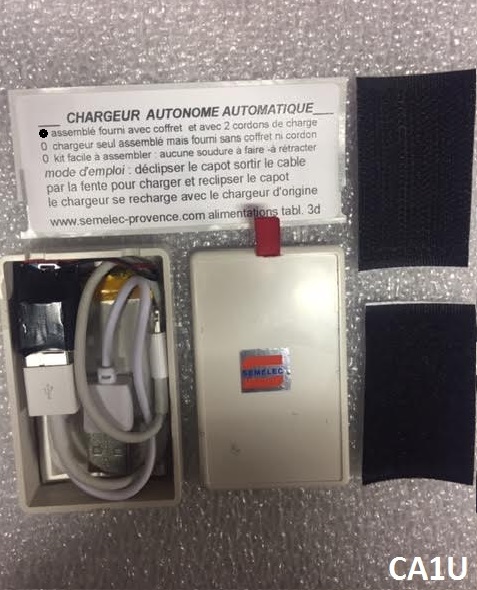

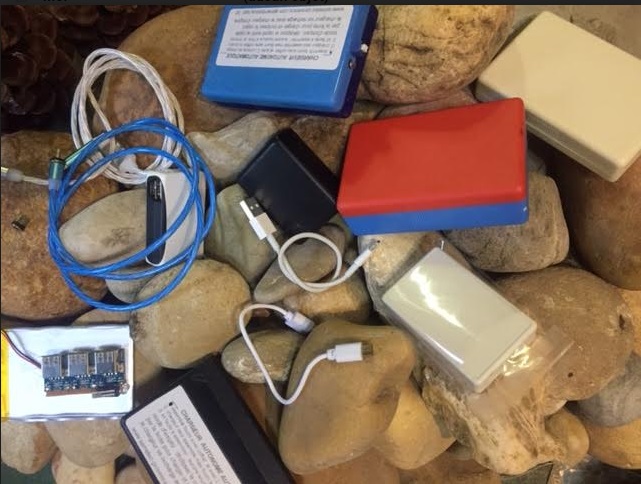

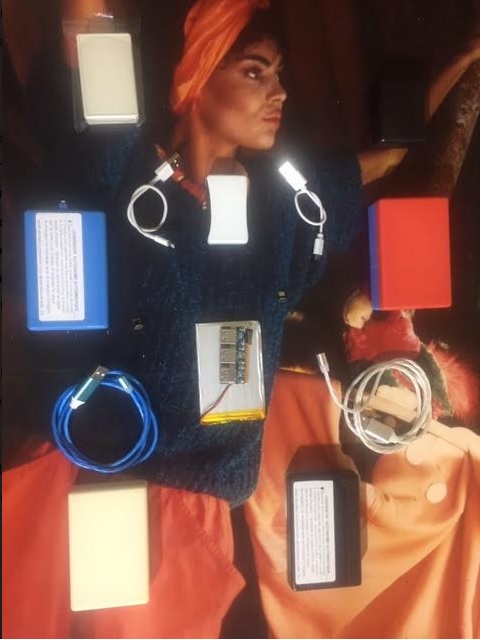

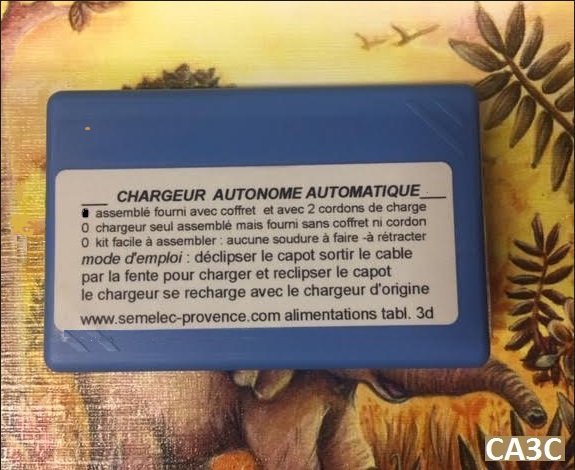

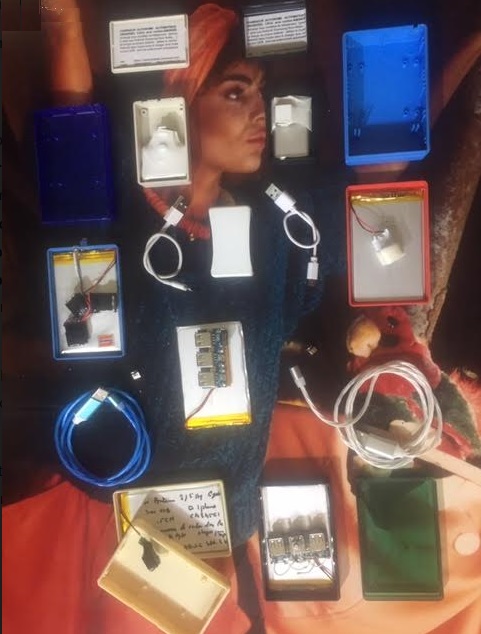

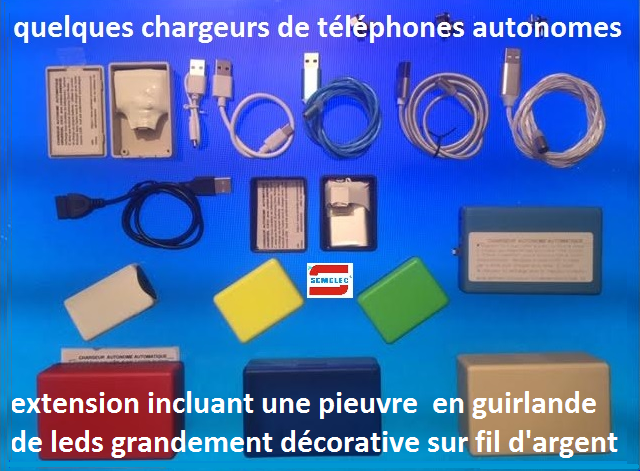

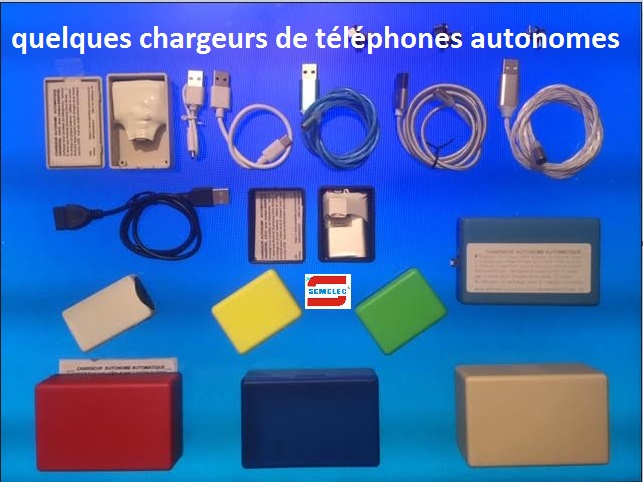

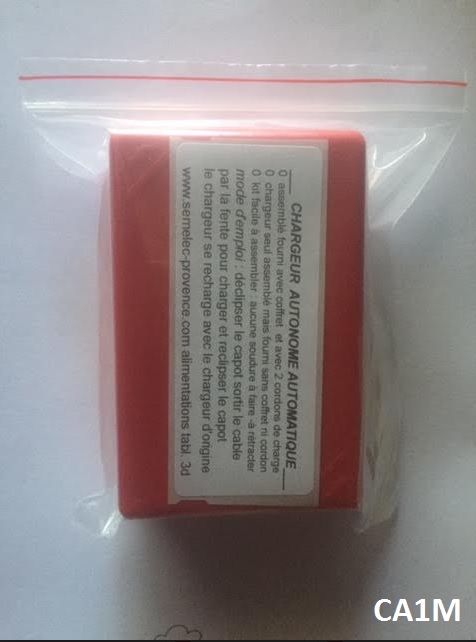

CHARGEURS AUTONOMES DE TÉLÉPHONES BATTERIES DE SECOURS...tableaux 3a 3b 3c 3d 3e

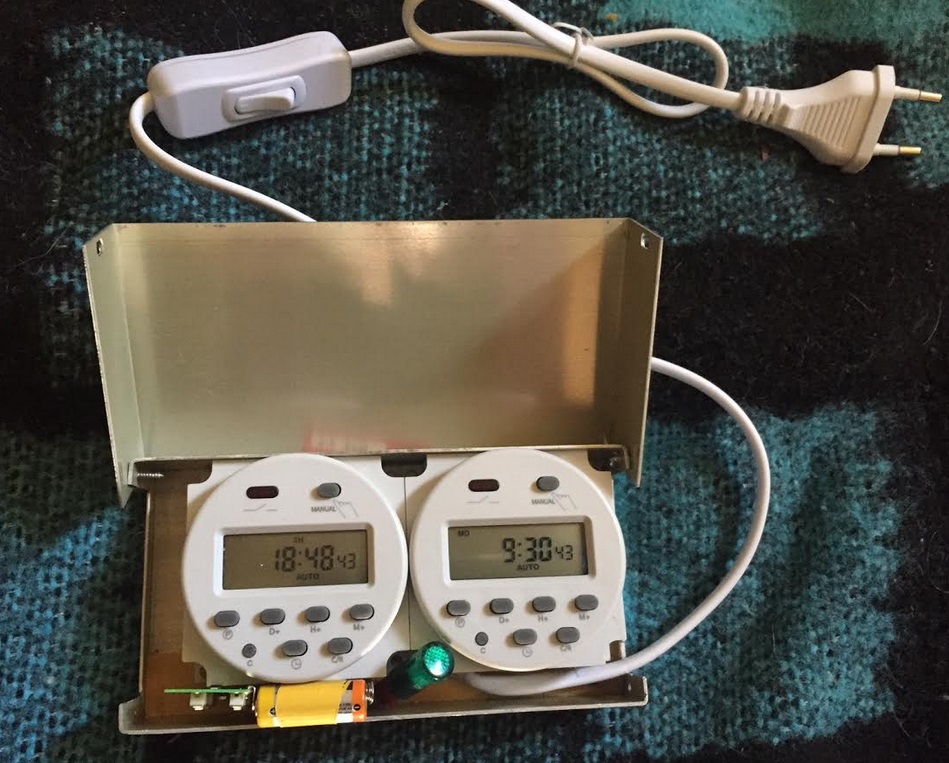

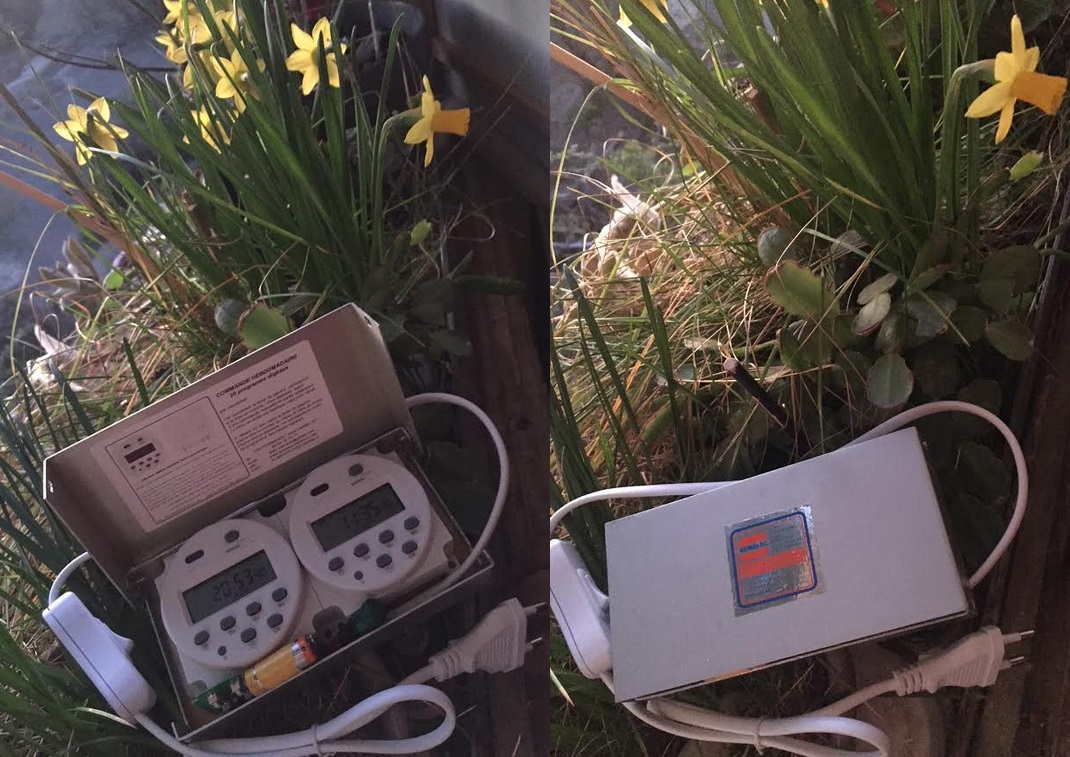

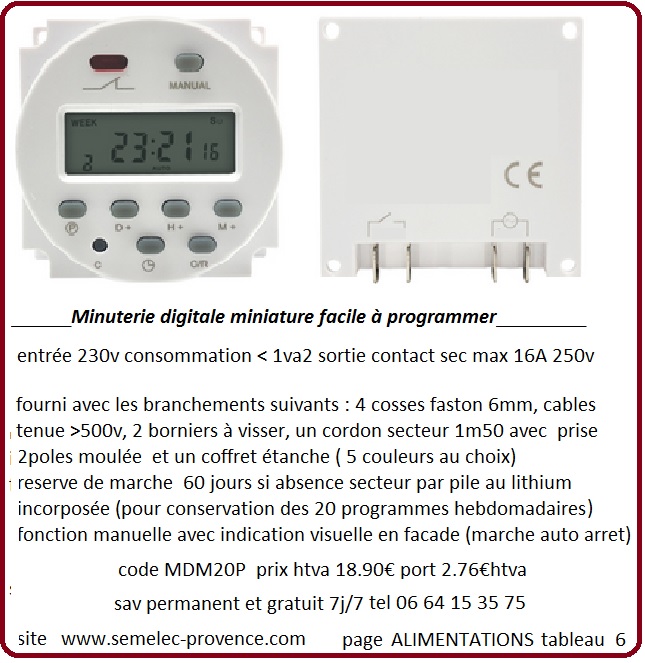

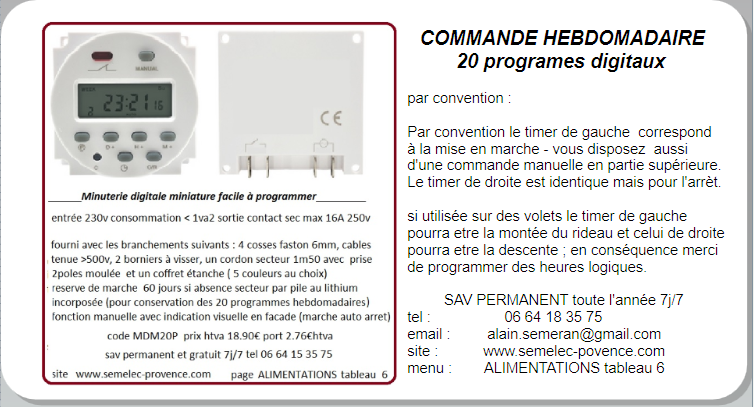

MINUTERIE  DIGITALE HEBDOMADAIRE 20 PROGRAMMES   descendez au tableau 4


LÉGENDE des colonnes
   L : numéro ligne     Z : cliquez pour zoomer     H : habillage/dimensions    I : sécurité isolement galvanique    D : détails    E : alimentation entrée
   T : Tension de sortie  en VDC   P : puissance en watt  S : sortie de la carte C : code produit semelec/prix  R : réparable  P : panier  de commande

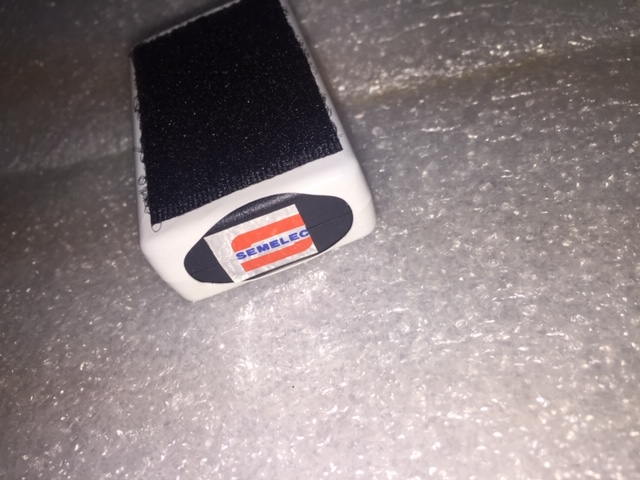

  1             ACCUMULATEURS LIPO supportant des pressions supérieures à 100 kg
                                  cliquez ici pour aller sur les éléments nus seuls
L Z  I   R D CP CP
    oui oui  utilise une batterie lithium-ion  (lipo) 3v7 capacité 2000 mah
  déconnexion automatique immédiate en cas de court circuit
cable antiarrachement monté sur prise JST
dimensions 101x66x20mm - cet accumulateur est réparable
ASSEMBLEE
livrée en état de marche
ACP2 8.60€
EN KIT
assemblage facile
sav 7j/7
KACP2 5.90€

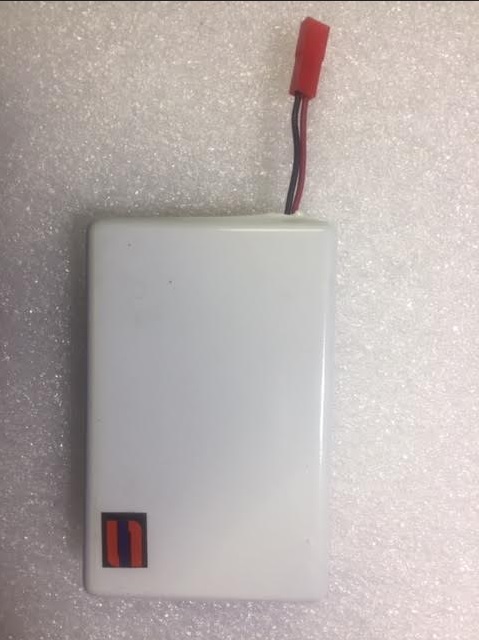

  oui oui  utilise une batterie lithium-ion  (lipo) 3v7 capacité 10 000 mah
  déconnexion automatique immédiate en cas de court circuit
cable antiarrachement monté sur prise JST
dimensions 57x44x15mm - cet accumulateur est réparable
ASSEMBLEE
livrée en état de marche
ACP10 16.60€
EN KIT
assemblage facile
sav 7j/7
KACP10 9.95€

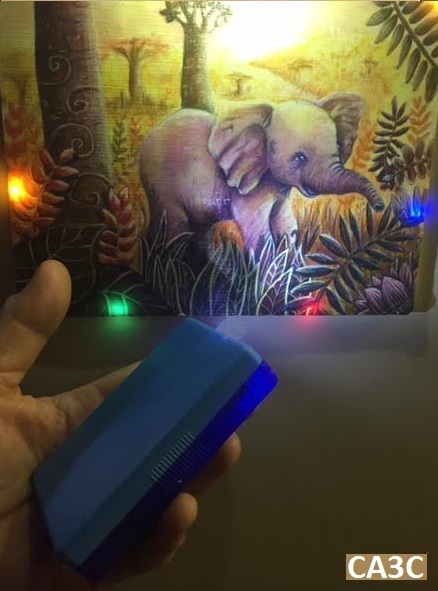

  batterie de secours pour téléphone : voir tableau  3c


2a                              ALIMENTATIONS SELFIQUES MOULÉES ENTRÉE 230VAC
L Z I R D CP CP

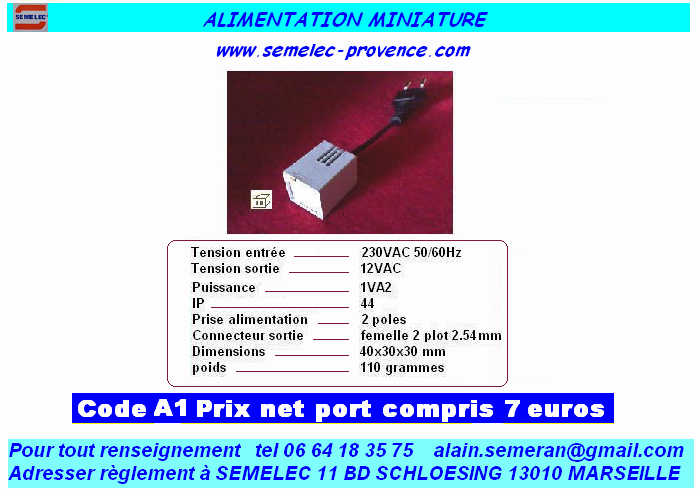

A oui oui AC/AC réversible
   230VAC - 12VAC 1.2VAprotection thermique interne  boitier ajouré blanc
entrée sur prise secteur moulée 2 poles cable 4 cm
sortie sur connecteur rouge 2.54mm            fils 4cm
Convient pour microprojecteurs étanches et pour un usage universel
ALIMENTATION ASSEMBLEE
 AL1       5.85€
 EN KIT
montage facile

KAL1S      2.95 €

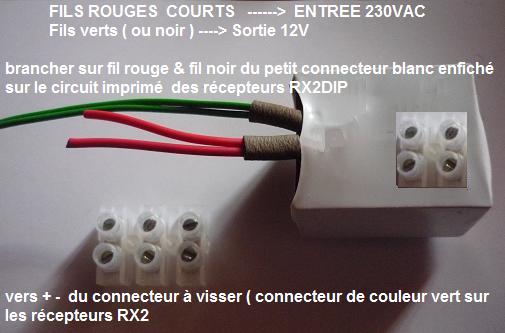

B
oui oui
AC/AC réversible
   230VAC - 12VAC 1.2VA protection thermique interne - sous gaine thermorétractable
entrée primaire sur bornier - sortie secondaire sur fils
la version kit code KAL2 n'est pas vendue séparément

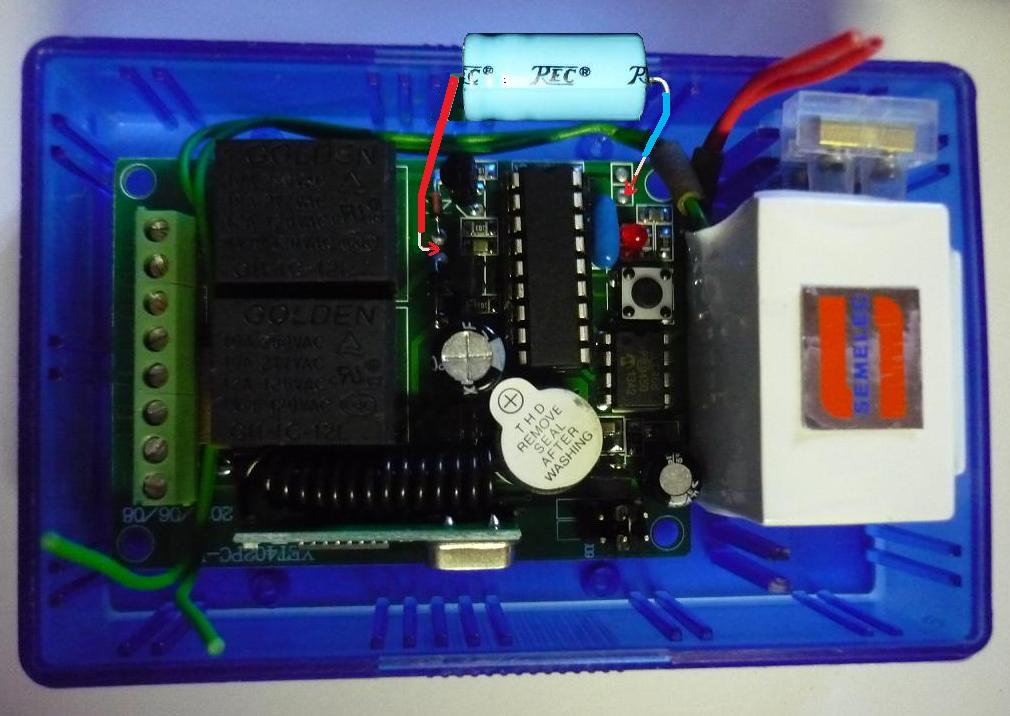

Convient pour Récepteurs R1LS R2LS R2DS utilisés sur volets roulants, lampes, etc.
ALIMENTATION ASSEMBLEE
 AL2      4.19 €

 EN KIT
montage facile

 KAL2         1.19 €
C


oui oui
AC/AC réversible
   230VAC - 12VAC 0.5VA protection thermique interne fusible 130°C
Sous gaine thermorétractable - entrée primaire sur bornier - sortie secondaire sur fils
Convient pour Récepteurs R1LSF R2LSF R2DSF utilisés sur volets roulants, lampes..
ALIMENTATION ASSEMBLEE
 AL3        4.50 €
 EN KIT
montage facile

 KAL1         4.19 €

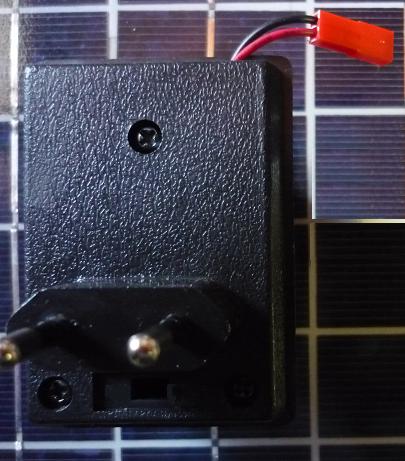

D oui oui
AC/AC réversible
230VAC - 12VAC 0.5VA limitation série 33 ohm 1watt protection thermique interne fusible 130°C présentation bloc prise de courant normalisé
entrée primaire 230v / boitier prise - sortie secondaire sur connecteur fils
Convient pour fontaine ECOLIE, REVERBERES,  et de partout
ALIMENTATION ASSEMBLEE
 AL4         4.60 €
s'utilise de partout ou on a besoin d'une alimentation moulée, fusiblée et sécurisée classe 3
2b                      ALIMENTATIONS LINÉAIRES SELFIQUES A TOLES  ENTRÉE 230VAC
L Z I R D CP CP
A oui oui
AC/AC réversible  230VAC - 1V5- 3V - 4V5 - 6V
présentation bloc prise de courant normalisé - entrée primaire 230v / boitier prise
sortie secondaire sur connecteur JST 3 sorties
ASSEMBLEE
ALS      12.50 €
EN KIT
   KALS   5.50€
B   oui oui
AC/DC non réversible  230VAC - 9V DC 300 mA
présentation bloc prise de courant normalisé - entrée primaire 230v / boitier prise
sortie secondaire sur prise alimentation diamètre extérieur 5mm
polarité positive au centre
ASSEMBLEE
ALS 9V300MA 9.95€
Vendu uniquement assemblé
C   oui oui AC/DC  non réversible
   230VAC - 5VDC régulation lineaire 2A protection thermique interne
obsolète
nous consulter
D   oui oui AC/DC  non réversible 230VAC - 5VDC (extensible/option à 2U max (GPAH470+ PAH5K)
 ultra stabilisée - sérialisable - protection thermique interne
 limitation  2,5a - cable d'entrée 1m50 avec fiche montée 230v 2 poles
entièrement et très solidement capotée - protégée contre les corps étrangers
 cable de sortie 2 mètres sur fiche jack alimentation renforcée  polarité + central
entrée sur cordon secteur 1m50 avec prise 2 poles moulée (classe 3)
ASSEMBLEE
ALS 5
66€
Vendu uniquement assemblé
E   oui oui AC/DC non réversible    230VAC - 12VDC 2A protection thermique interne
la réparation est possible mais nécessite le décollage du capot
redressée filtrée limitation 1.35ohm/fil blanc (-)
tension à vide 16.4v tension/charge de 24watt 12.00v tension/charge 20 watt 12.92v
courant de court circuit/AM113A   14.65 Ampères
triple sortie : sans limitation : noir -   vert +    avec limitation : blanc -   vert +
dimensions    poids   alimentation sur cable secteur 2mètres 2 poles inclus
ASSEMBLEE
ALS 6
57.80€
Vendu uniquement assemblé

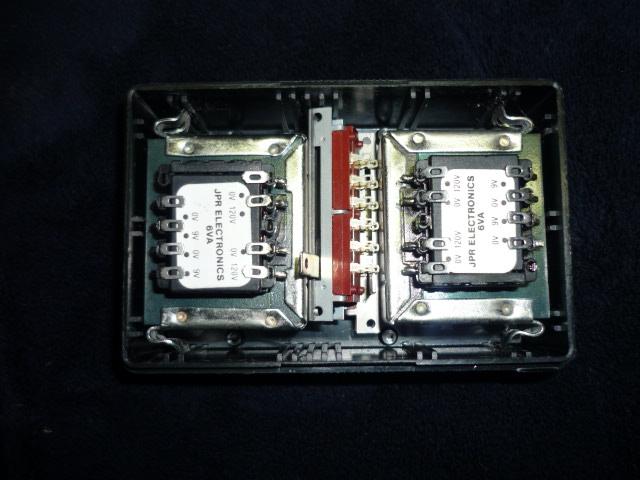

F oui oui
DOUBLE ALIMENTATION AC/AC réversible esthétique (aucune vis )
ENTREE 230VAC à 460VAC SORTIES 9VAC à 36 VAC 12VA
Prototype en cours d'étude-l'assemblage de la version en kit est étudié pour ètre facile
ALDO9
36V12VA
Nous consulter
EN KIT
montage facile

Nous consulter

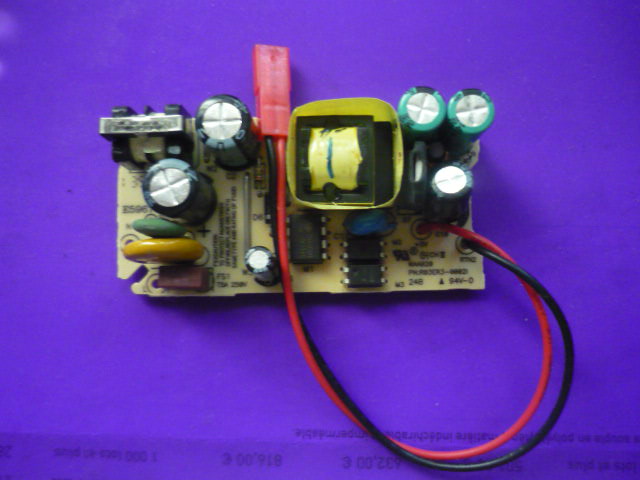

2c             ALIMENTATIONS A DÉCOUPAGE ENTRÉE 230VAC vendues assemblées
L Z I H E T P S C P
A
oui solide coffret de protection
protection thermique 75° interne (ta 40°)
interrupteur  marche/arrèt sur le fil -
consommation nom. /sortie 0.5 A max (pointe 1A)
prise secteur 2poles 12 6 prise ronde 3.5mm
+central
ALD6W 6.60 €

B oui habillage
prise de courant
léger et robuste, une sortie USB
soulage vos équipements informatiques
85-265vac
50/60hz
bloc prise
5 2.5 socle
USB
ALUSB  1.99 €
C oui coffret
P643
58x44x24
le module s'ajuste parfaitement dans le coffret
(gouge si suppression des rainures désirée)

la fourniture comprend : un module alimentation nu
plus un coffret P643 plus de la soudure
100-240vac
50/60hz
départ fils
blanc - noir
12 6  fil VO    +
fil  R1N -
ALP6W
6.45 €

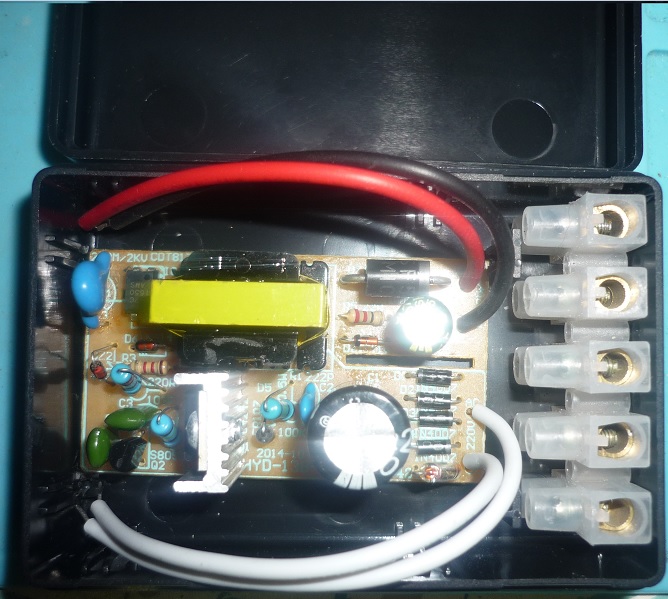

D oui coffret
P962
87x58x30

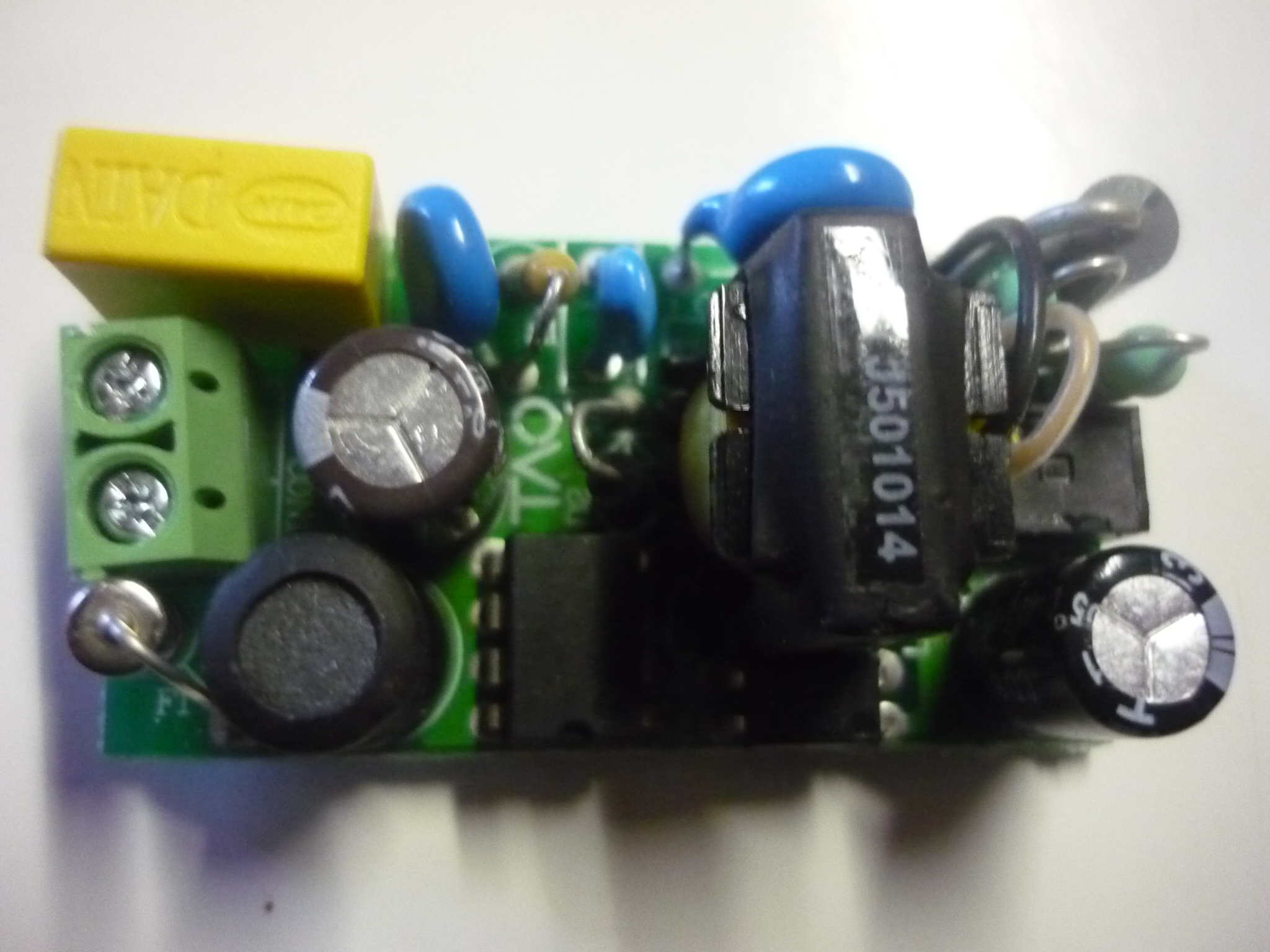

consommation primaire 230v à vide inférieure à 1ma
la carte alimentation a ses 4 sorties soudées et étamées
en plus du coffret  P962 il est inclus : un bornier à visser
4 sorties fort courant
plus de la soudure
fils blancs
230vac
12 18 fil rouge +
fil   noir   -

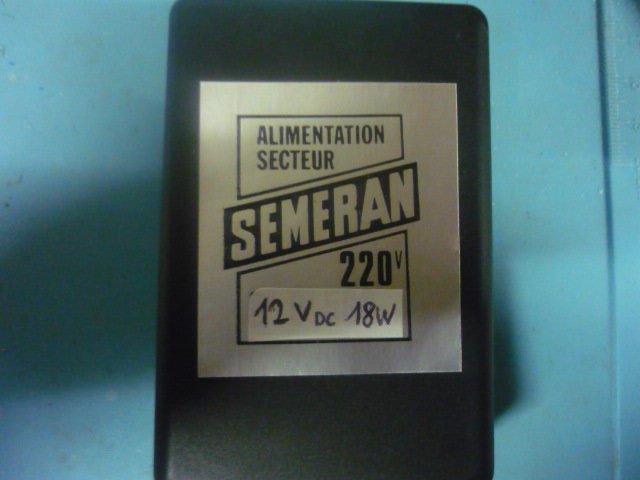

ALP18W
11.97 €

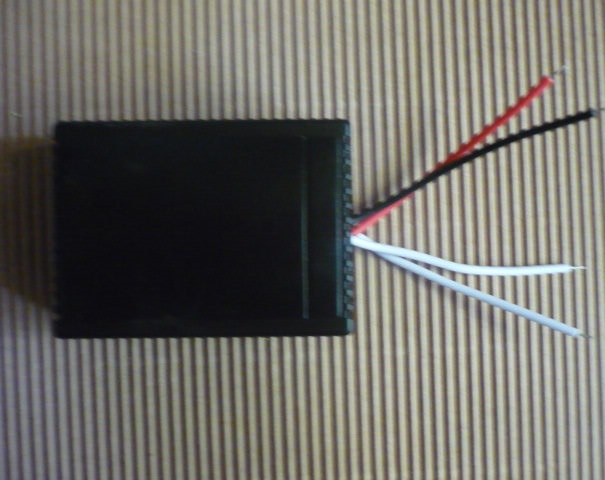

D1 oui coffret
architectural
noir ou ivoire
caractéristiques identiques à la ligne D ci-dessus
la carte alimentation a ses 4 sorties soudées et étamées
comprend un coffret architectural  noir JCA-N ou ivoire JCA-I

plus un bornier à visser 4 sorties  plus de la soudure
fils blancs
230vac
12 18 fil rouge +
fil   noir   -
ALP18A
13.80 €

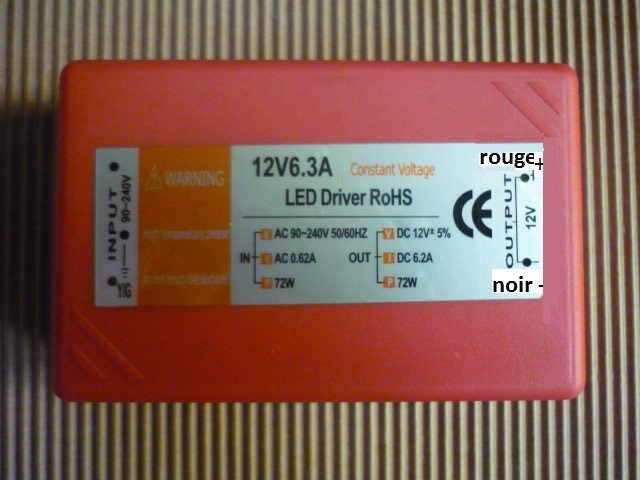

E oui coffret
P962KPR

extrème stabilité de tension
la disparité sur une charge de 20 watt n'est que
de 2 centiemes de volt
le courant de court circuit est limité à 8.23 ampères
fils marron et bleu 12 72 fil rouge +
fil noir -
ALP72W
18.96 €
F oui coffret prise ancienne norme  sortie sur connecteur fil rouge +  fil noir
tension de sortie réglable par potentiomètre-
protection thermique tc 75°interne (ta 40°)
230vac
bloc prise
0-12 6 choix connecteur en cours de developpement
nous consulter

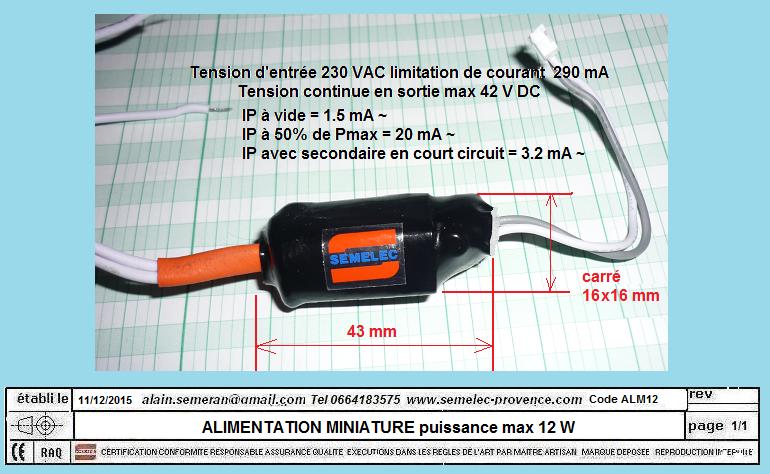

G
oui gaine thermo
dimensions
idem ligne H
limitation intensité automatique à 280 mA à partir de 1V6
protection totale si courtcircuit/sortie
consommation courant primaire à vide Ip=1.2 mA
nominale à Is 280mA et variable selon U & I sortie
Ip= 3.4mA
si sortie
en court-circuit
0-42 12 fils gris  +
fil blanc  -
ALM12W
5.90 €
H oui gaine thermo
dimensions  22x14x11 poids 6 gr.
alimentation subminiature  sortie à vide 37 VDC
  se stabilise à 20VDC sur charge >= 90 ohm et <= 2.5 kohm
et à 18 VDC sur 66 ohm  et à 9VDC SUR  33 ohm
autolimitation de sécurité - RD100/50  supporte 5watt max
85-277vac
50/60hz
9-37 4
fil rose   +
fil blanc  -

ALM5W  5.45 €

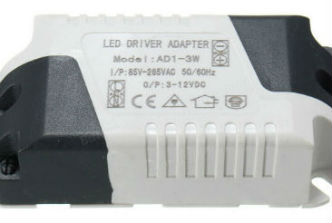

I

oui coffret
entrée :   fils marron et bleu
limitation d'intensité 110 ma
85-265vac
50/60hz
3-12 4 fil rouge +
fil   noir   -
ALM3   3.95 €

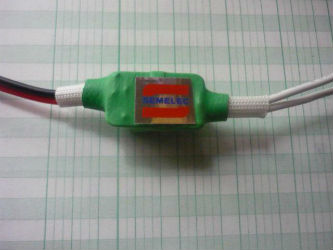

J oui gaine thermo
subminiature
entrée sur fils blancs
 sortie sur fils rouge et noir
départ
fils blancs
21 1
fil rouge +
fil noir     -
ALM4  5.85 €

K oui dimensions carte (mm)
7.2x3.4x2.5
 consommation primaire à vide 0.67 mlliampère
alimentation fusiblée (2A 250V) et totalement protégée
contre les surtensions, surintensité,et  les court circuit
de la charge-rappel entrées : L = phase N=neutre
100-240vac
50/60hz
L et N
5 10 ALM10W   13.95 €

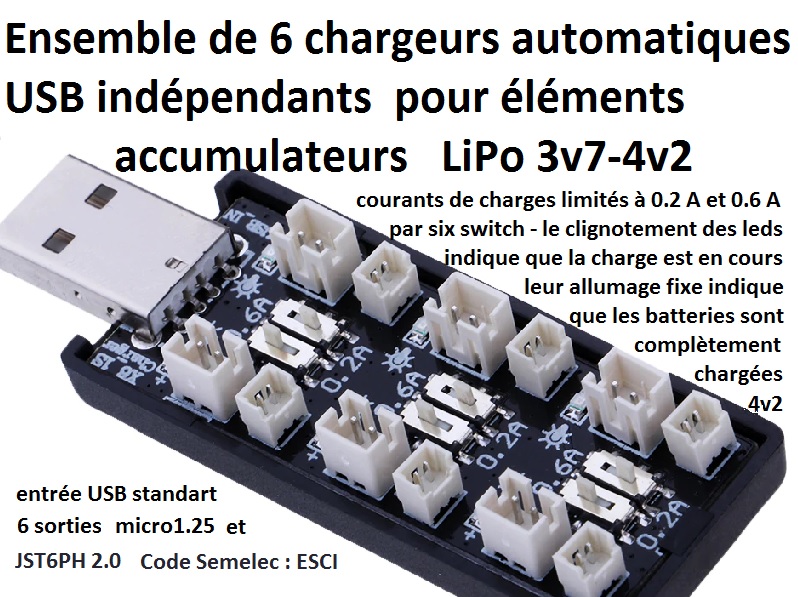

2d   6 CHARGEURS ALIMENTATION A DÉCOUPAGE ENTRÉE USB 5V SORTIES 3V7

75x25x30mm
entrée : USB2
6 sorties
indépendantes
prises MICRO1.25
et JST-PH 2.0
Permet de charger indépendamment jusqu'à 6 éléments accumulutateurs plats lithium-ion Lipo 3v7
durant la charge le voyant led rouge est allumé
 son clignotement indique que la batterie est totalement charge avec un seuil de coupure à 4v2
ce chargeur est à brancher sur n'importe quelle source USB2 le fonctionnement est automatique
ESCI
  7.75€

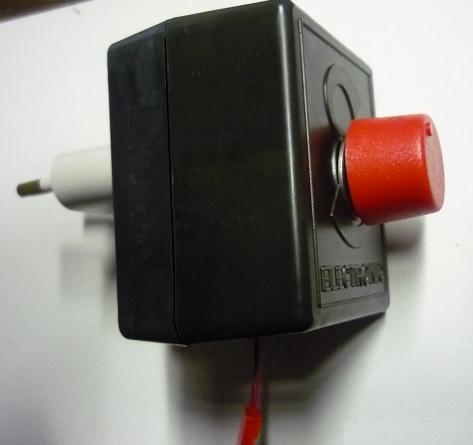

2e               ALIMENTATION RÉGLABLE PAR POTENTIOMETRE ENTRÉE 12-24VDC
    SORTIE VARIABLE  DE 0 à 100% de la tension d'entrée  maxi 0.8 A

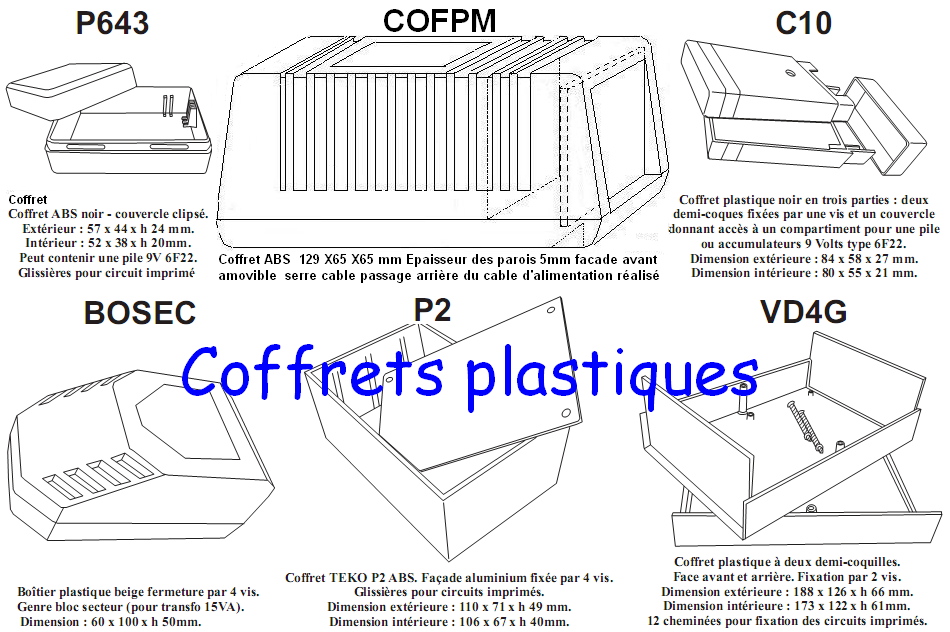

présentation : coffret code P643 fourni avec connecteur
le potentiomètre est à fixer
ASSEMBLEE
 ALVD
   19.95 €
2g           ALIMENTATIONS AUTONOMES SUR PILES (jetables ou rechargeables)
USB
femelle
2 piles
1v5 C

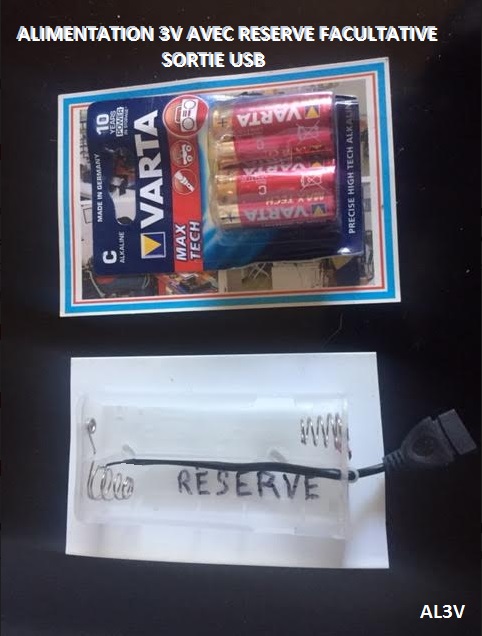

alimentation 3volt capacité correspondant aux piles de format C
avec réserve  sortie sur prise moulée USB
AL3V 7.95
  USB
femelle
4 piles
1v5 C
alimentation gande autonomie 3-6volt ALBO
  USB
femelle
3 piles
1v5 AA
interrupteur marche-arrèt ALMO

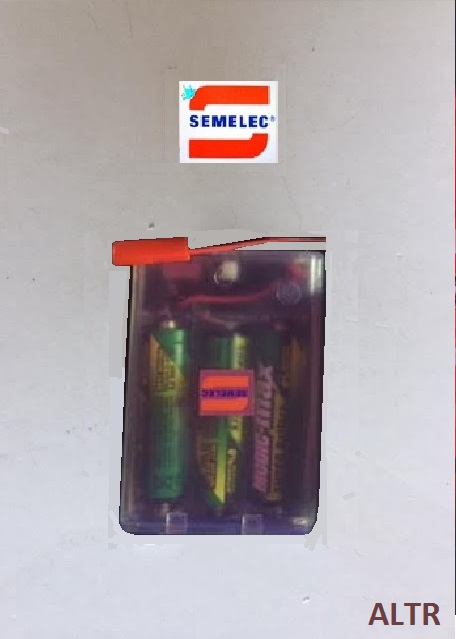

JST
femelle
3 piles 1v5 AA triple alimentation 1v5, 3v, 4v5
commutation des tensions par commutateur à glissiere
double sécurité de marche-arrèt   fournie sans les piles
ALTR

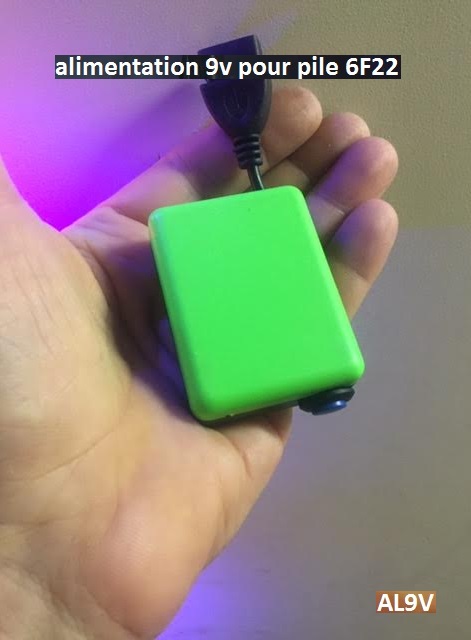

USB
femelle
1 pile
9v 6F22
alimentation 9 volt
marche arret par interrupteur poussoir
fourni sans la pile
AL9V

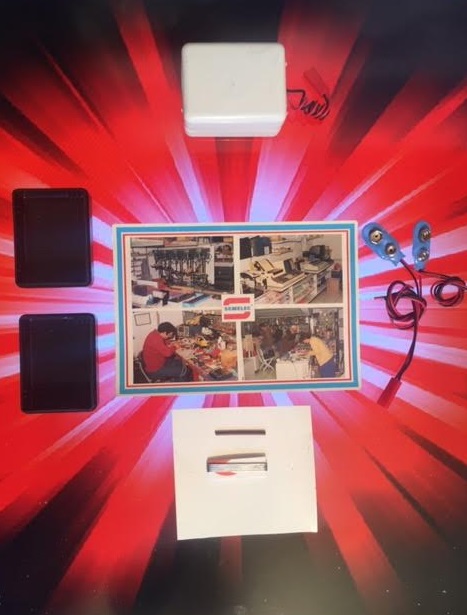

JST femelle 2 piles
9v 6F22
alimentation 18 volt
pas de commutation
fournie assemblée avec les piles en place
AL18V 9.30

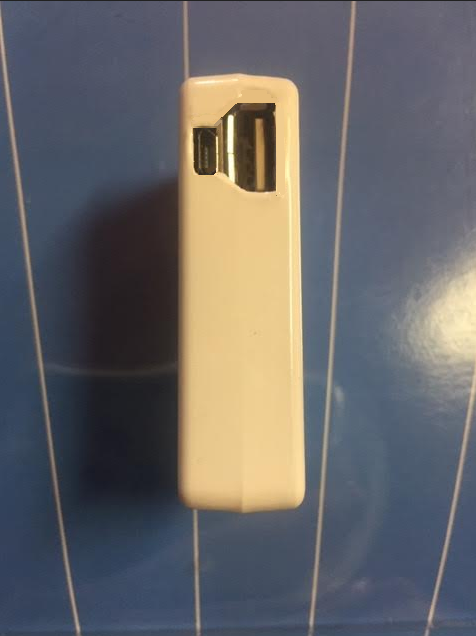

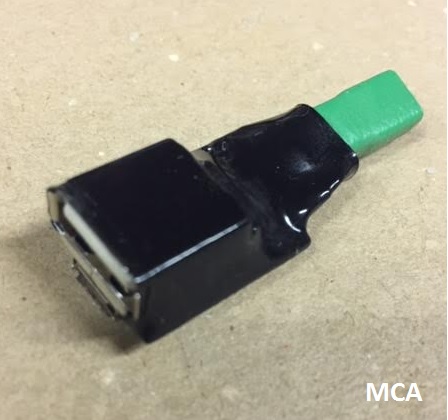

3a              MODULE CHARGEUR CONVERTISSEUR ENTRÉE 3V7 SORTIE 5V
35x18x14mm
4.60gr
entrée module
connecteur JST
sortie de charge USB2
entrée de charge  MICROUSB
Permet de charger rapidement les téléphones portables ou les smart etc. mème en marchant
à partir d'un accumulateur rechargeable 3v7 lithium-ion de type EP Lipo ( 1élément )
ou bien à partir de notre détecteur infrarouge universel ( module fourni avec le détecteur )
la sortie pour charger est  la prise usb et durant la charge du téléphone le voyant rouge est allumé
l'entrée pour charger l'accumulateur est la prise micro-usb et durant la charge le led rouge clignote
consommation du module à vide 1.90ma  courants maximum 1 A  fonctionnement automatique
MCA  3.64€

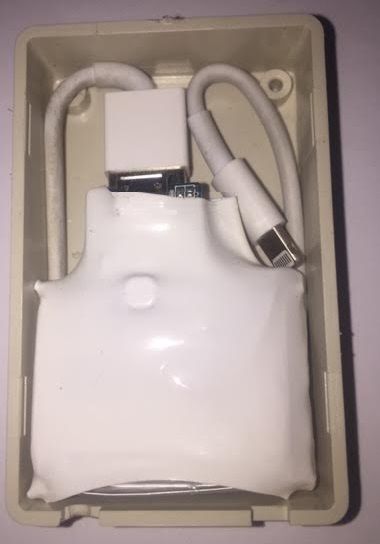

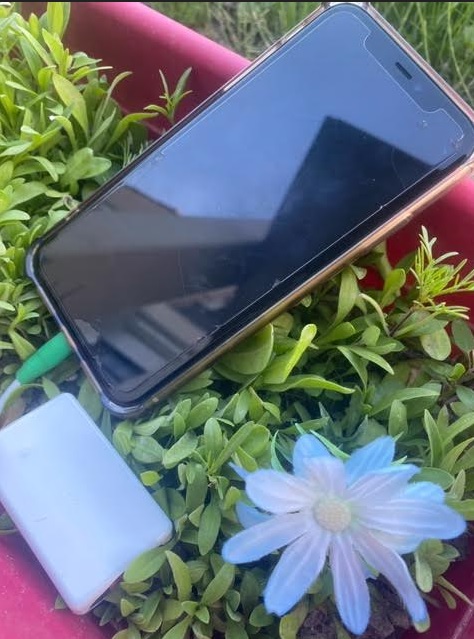

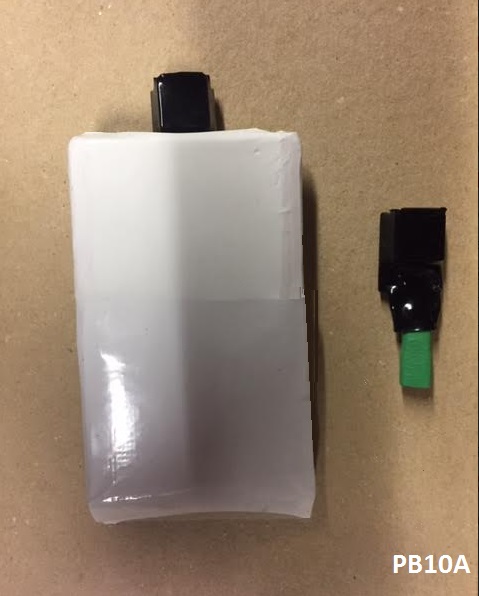

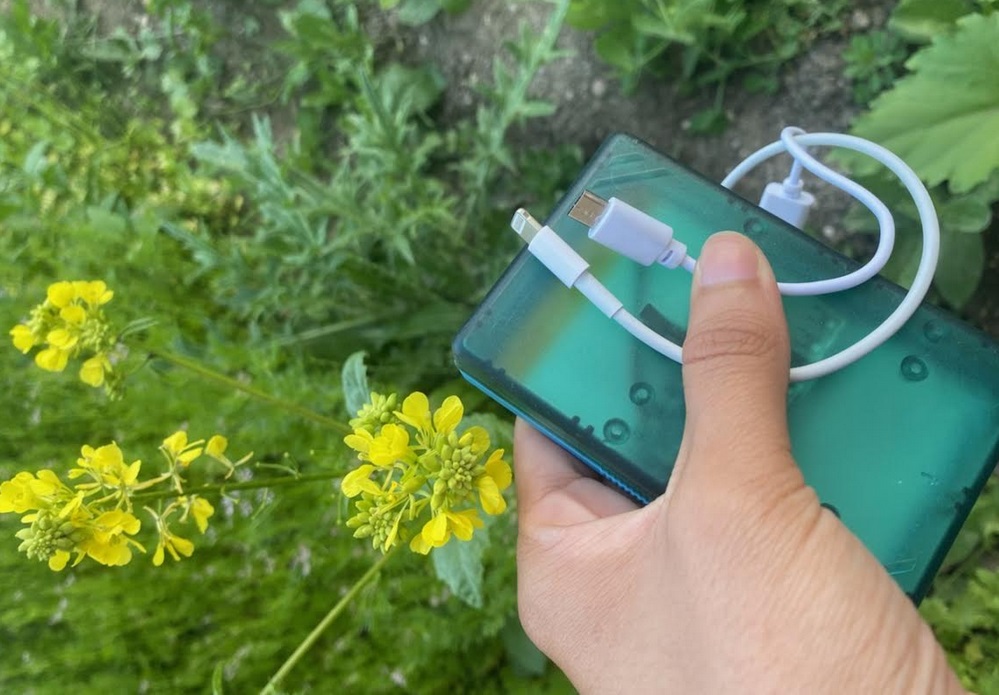

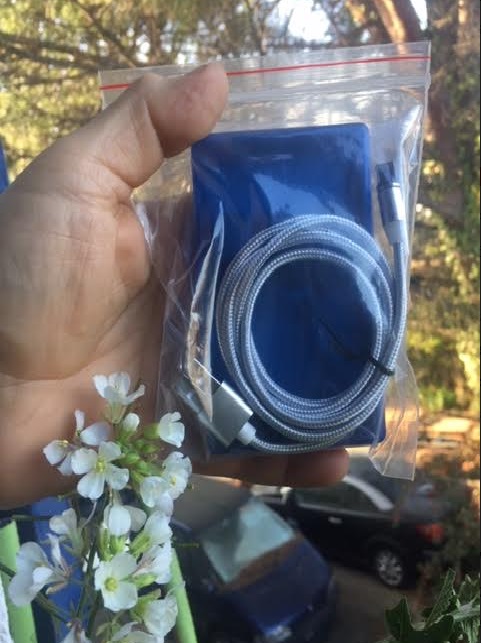

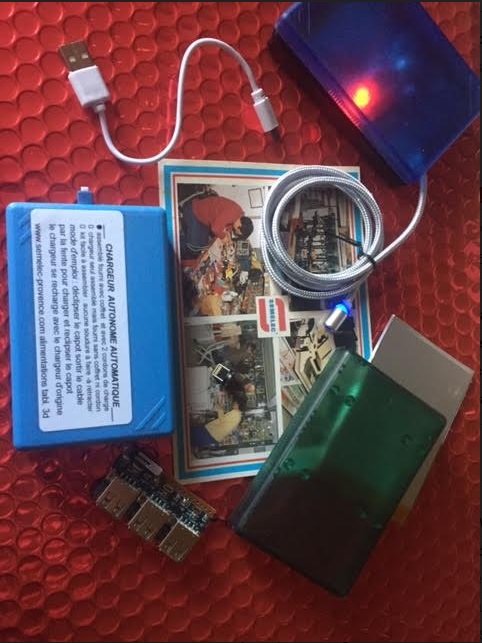

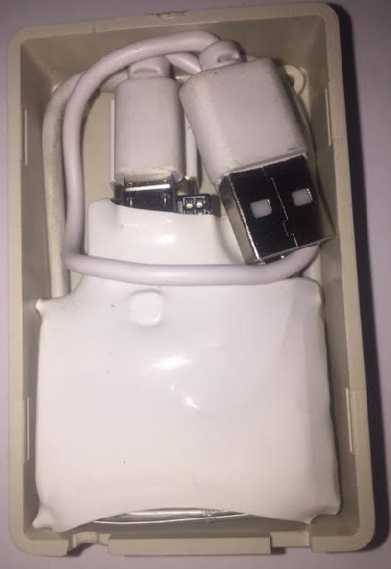

3b  POWERBANK sur  batterie Lithium-ion 10 Ah et  comprenant un module  MCA
dimensions (mm)
120 x 62 x 18
poids (gr)
170
Module ci-dessus branché sur une batterie lithium-ion Lipo de capacité 10 000 mah
permet la recharge automatique rapide de téléphones, smart, détecteurs universels etc.
charge en direction des appareils : prise USB 5v
charge en direction de l'accumulateur LIPO : prise MICROUSB
voyant rouge éclairé durant la charge des appareils
voyant rouge clignotant durant la charge de l'accumulateur
PB10A
17.40€


VOUS POUVEZ CONTINUER A UTILISER VOTRE TÉLÉPHONE AVEC SA BATTERIE DÉCHARGÉE TOUT EN MARCHANT
les prix réclamés etant extrémement compétitifs merci pour votre attention envers l'association L214 et nos composants  écologiques décrits dans nos newsletters



batterie de secours sub-miniature rechargeable pour alimenter un téléphone
  dimensions (mm)
40 x 20 x 12
poids gr.
Lithium-ion 0.1A
ses dimensions en font probablement le plus petit modèle au monde
 en cours de
développement
batteries de secours miniatures rechargeables pour alimenter un téléphone
dimensions (mm)
59 x 35 x 16
poids 36 gr.
Lithium-ion 0.8A
 le cordon de charge est soudé sur l'appareil
fixation possible sur ceinturon via la bande scratch dans une poche ou un sac à main
   un puissant maintien scratch de 50 mm de large et les frais de port sont offerts
POUR IPHONE
BSI
4.60€
POUR SAMSUNG
BSM
4.60€
dimensions (mm)
59 x 35 x 16

poids 39 gr.
Lithium-ion 1.0A
une bande scratch hyper puissante de 50 mm de large est offerte
convient pour les téléphones Iphone et les téléphones avec sorties Microusb et C
bien quil soit déconseillé d'ouvrir le boitier un cordon pourrait etre logé à l'intérieur
la decoupe latérale du boitier pour le passage des cordons tous modèles est à faire
les cordons magnétiques sont utilisables également  et les frais de port sont offerts

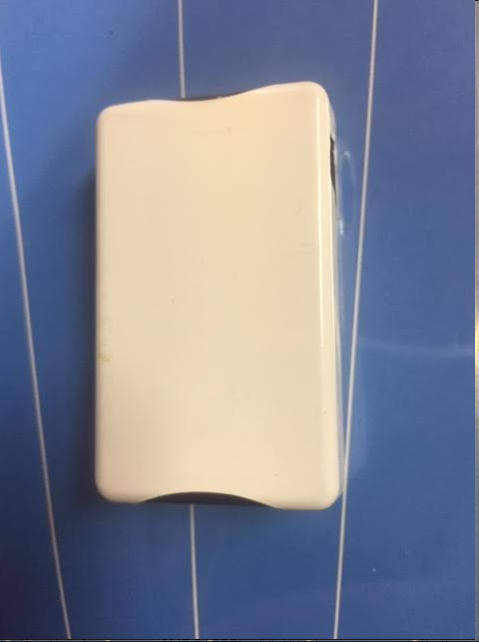

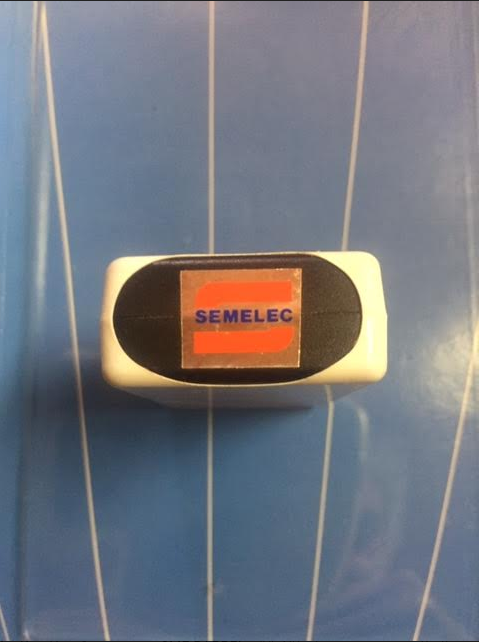

kCA1P
5.98€
dimensions (mm)
57 x 44 x 18
poids 40gr.
Lithium-ion 1,2A
une bande scratch hyper puissante de 50 mm de large est offerte
convient pour les téléphones Iphone et les téléphones Androïd ( sorties Microusb et C)

CA0
4.10€
dimensions (mm)
57 x 44 x 18
poids 50gr.
Lithium-ion 2 A
énorme capacité pour sa taille miniature - le cordon de charge est soudé sur l'appareil
fixation possible sur ceinturon via la bande scratch dans une poche ou un sac à main
  un puissant maintien scratch de 50 mm de large et les frais de port sont offerts

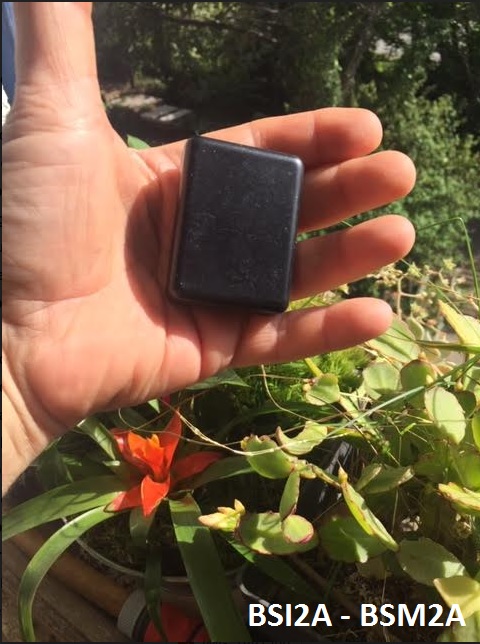

POUR IPHONE
BSI2A
7.60€
POUR SAMSUNG
BSM2A
7.40€

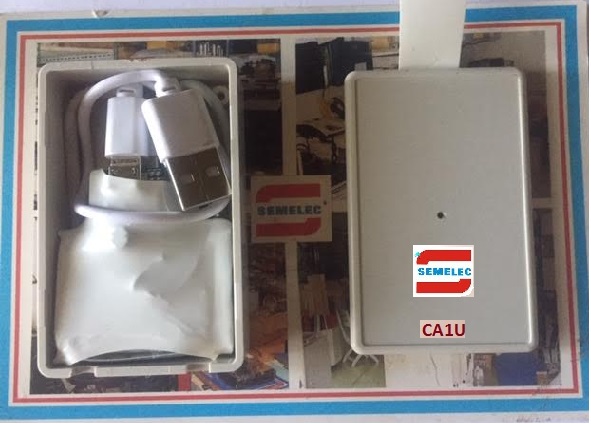

chargeurs autonomes universels fournis avec un cordon de charge androïd bidirectionnel micro-usb
dimensions (mm)
69 x 44 x 18
poids 48 gr.
Lithium-ion 1.0A
peut loger un cordon pour charger les Iphone plus le cordon bidirectionnel androïd
en plus de charger les téléphones, ce cordon permet de charger la batterie du chargeur
à partir de n'importe quelle source usb - les deux cordons se logent dans l'appareil
 ce chargeur est également utilisable avec les cordons C
la version en kit ne nécessite aucun outillage autre qu'un sèche cheveux
montage extrèmement simple, facile et agréable - les frais de port sont offerts

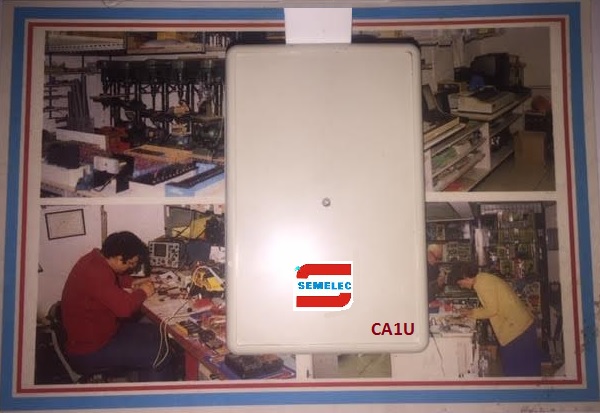

entièrement
assemblé
CA1U
4.33€
version kit
montage aisé
KCA1U
3.74€
dimensions (mm)
57 x 44 x 24
poids 60 gr.
Lithium-ion 2.0A
sur ce modèle la capacité est énorme ( doublée) pour sa si petite taille
on peut peux loger dans ce boitier miniature le cordon bidirectionnel androïd
convient pour charger les Iphone ( prise Iphone)  les androïd ( prise microusb) les C
la version en kit ne nécessite aucun outillage autre qu'un sèche cheveux
montage extrèmement simple, facile et agréable - les frais de port sont offerts
entièrement
assemblé
CA1U2
6.60€
version kit
montage aisé
KCA1U2
4.60€
chargeurs autonomes pour alimenter 1 téléphone sans cordon de charge (cordons d'origines utilisables)
dimensions (mm)
90 x 60 x 2.5
poids 50gr.
Lithium-ion2,5A
fourni en kit  très facile à assembler, un sèche cheveux est suffisant, aucune soudure à faire
le coffret de protection n'est pas compris dans le prix
tous les coffrets plastiques à bords arrondis 100x65 mm conviennent parfaitement
ces coffrets permettent de loger et de pmrotéger divers objets
KCA1
3.69€

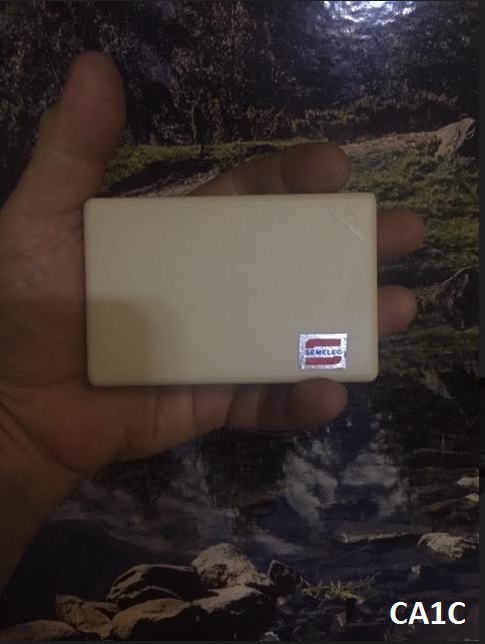

dimensions (mm)
100 x 65 x 22
poids 60gr.
Lithium-ion 2,5A
 fourni dans un coffret clipsé esthétique - choix parmi 6 couleurs
 un cordon de charge jusqu'à 1mètre peut etre logé à l'intérieur

CA1C
4.95€
dimensions (mm)
100 x 65 x32
poids 70gr.
Lithium-ion 2,5A
extensible  10A
fourni dans un coffret clipsé esthétique - choix parmi 6 couleurs
logement d'un cordon de charge long ainsi que des objets à protéger ( billets, clés, plans etc.)
CA1M
4.45€

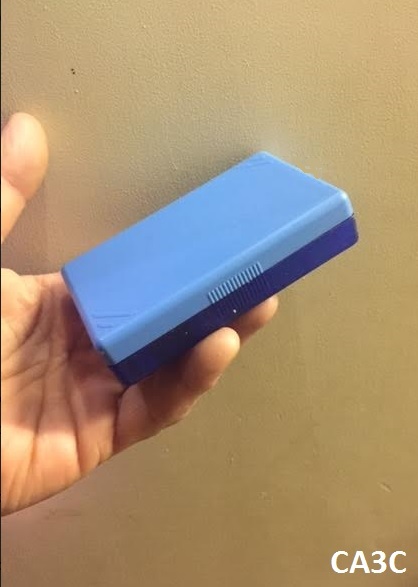

chargeurs autonomes pour alimenter indépendamment ou simultanément jusqu'à 3, 6 et 12 téléphones
dimensions (mm)
100 x 65 x 22
poids 66gr.
Lithium-ion 2,5A
extensible   5A
fourni dans un coffret clipsé 2 tons esthétique (fond opage couvercle clipsé translucide)
36 variantes de couleurs possible - inclus 2 cordons de charge la plupart des  IPhone et Androïd
l'éclairage se fait par pression sur le boitier -  charge jusqu'à 3 téléphones
CA3C
9.60€


dimensions (mm)
100 x 65 x 32
poids 88 gr.
Lithium-ion 2,5A
extensible   5A
fourni dans un coffret clipsé 2 tons esthétique (fond opage couvercle clipsé translucide)
36 variantes de couleurs possible - inclus 2 cordons de charge la plupart des  IPhone et Androïd
charge jusqu'à 6 téléphones
CA6C
19.96€
idem
CA6C
dimensions (mm)
100 x 65 x 38
poids 108 gr.
Lithium-ion 2,5A
extensible  25A
modèle identique à CA6C ci-dessus mais boitier plus profond (38mm au lieu de 32mm)
le logerment interne ne permet pas de loger tous les cordons
fourni sans cordon - charge jusqu'à 12 téléphones
CA12C
34.40€
3d    CHARGEUR AUTONOME AVEC FONCTION RADIO portée jusqu'à 300 mètres
dimensions (mm)
57 x 44 x 18
poids  gr.
Lithium-ion 1,2A
caractéristiques identiques au code CA0 (tableau 3c)
intègre la fonction ITX4S vous permettant de commander divers biens :
portail, lumières, volets, chauffage, alarmes etc.
cet appareil est extrèmement utile tant pour pouvoir continer à téléphoner en marchant que pour vous permettre de télécommander diverses choses vitales sans nécessité d'aller prendre une télécommande
CARO
19.97€
3e            CORDONS DE CHARGE POUR  TELEPHONES , SMARTPHONES ...
modèles traditionnels, magnétiques lumineux, à effets disco simulation électrons
LE BRANCHEMENT DU CORDON SUR LE TÉLÉPHONE D'UNE SEULE MAIN  ET SANS VISION EST POSSIBLE

  entrée USB
sortie Iphone
longueur 1 mètre
Cordon de charge USB sortie fixe
utilisables sur les modèles Iphone modèles  5, 5s, 5C,SE, 6, 6S, 7 ,8, 11, XR, XS Max
CORI
1.64€
  entrée USB
sortie Iphone
longueur 0.25m
idem CORI mais longueur 0.25 mètre au lieu de 1 mètre CORIC
1.28€
  entrée USB
sortie microusb
longueur 0.25m
Cordon de charge USB sortie fixe
utilisables sur les modèles Androïd (doro,nokia, samsung, etc.)
CORU
1.28€
entrée USB
sortie universelle magnétique Iphones
longueur 1 mètre
Cordon de charge USB universel magnétique avec collerette lumineuse
sortie compatible pour iphone (apple) android ( microusb) et C
CORMI
4.60€
entrée USB
sortie iphone
longueur 1 mètre
couleur rose-or
Cordon USB transfert de data -ce cordon ne charge que les iphones suivants
11, 12 pro max Xs Xr X SE 2876 6s 5s ipad air  )
sortie fixe non magnétique
CORDP

2.49€
  contact central et tore magnétique circulaire
iphone
embout magnétique à utiliser avec le cordon magnétique universel modèle pour Iphone EMI
2.35€
entrée USB
sortie universelle magnétique Iphones
longueur 1 mètre

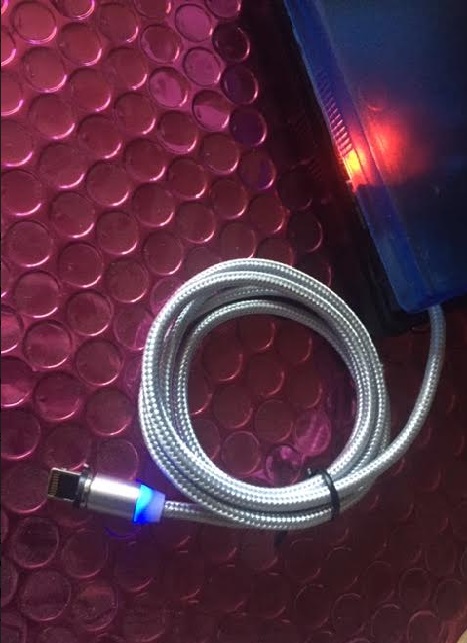

Cordon de charge USB universel magnétique lumineux sur toute la longueur
effet disco couleur bleue spiralé simulant l'avancement des electrons de charge

embout magnétique pour Iphones inclus
CORMDI
3.75€
entrée USB
sortie universelle magnétique microusb
longueur 1 mètre
Cordon de charge USB universel magnétique lumineux sur toute la longueur
effet disco triple couleur spiralé simulant l'avancement des electrons de charge

embout magnétique microusb  inclus
CORMDM
3.75€
    embout magnétique à utiliser avec le cordon magnétique universel modèle pour  microusb (android) EMM
2.35€
    embout magnétique à utiliser avec le cordon magnétique universel modèle sortie C EMC
2.35€


4                     MINUTERIE  DIGITALE HEBDOMADAIRE 20 PROGRAMMES
mise à la date et à l'heure : avec la pointe d'un stylo enfoncer completement  C tous les afficheurs s'allument - puis tenir appuyé le bouton poussoir horloge  et regler la date, l'heure et la  minute en fonction du jour et de l'heure actuels
Programmation : tenir appuyé P (il affiche le reglage de mise en marche du 1er programme) et régler heure et minute
appuyer sur D+ si répétition journalière voulue - tenir appuyé P (pour l'arrèt du programme 1) régler idem marche
valider par appui sur horloge
cette minuterie sert de base à la commande hebdomadaire utilisable sur des volets, sur des éléments de sécurité, d'éclairages automatiques, aussi pour de la simulation de présence etc. code CH20P 9.95€ (KCH20P en kit)
vous pouvez avoir autant de récepteurs que vou désirez ; vous pouvez faire des commandes de groupes (par exemple centraliser les volets) et selon les télécommandes utilisées vous profitez des options présentes
ASSEMBLEE
SEULE CH20P 9.95€
ASSEMBLEE
cliquez/l'image
MDM20P  18.90€
MODELE IDENTIQUE MAIS ALIMENTATION en 12V AC/DC au lieu de 230VAC ASSEMBLEE
SEULE CH20P12 9.95€

ALIMENTATION EN CONVERSION SERIE-PARALLÈLE AVEC RENDEMENT DE 100%

POUR INFORMATION CE MONTAGE SIMPLE QUASI GRATUIT  ET A LA PORTÉE DU PLUS GRAND NOMBRE VOUS PERMET DE DONNER
UNE 2ME VIE A QUANTITÉ DE VOS BIENS EN PRÉSERVANT A LA FOIS LA PLANÈTE ET VOTRE PORTE MONNAIE
VOUS POUVEZ L'APPLIQUER SUR NOS POMPES DE FONTAINES, NOS LEDS, NOS MINI PERCEUSES, NOS VIBREURS, VOS RADIATEURS etc.etc.

MONTAGE SÉRIE-PARALLELE DE SEMELEC POUR 2 SOURCES IDENTIQUES (piles, accumulateurs..) OU BIEN 2 CHARGES IDENTIQUES
(ampoules, leds, résistances, moteurs..)

nécessite un interrupteur bipolaire code MINI2RT  (rubrique commutation)  plus un interrupteur unipolaire code MINI1RT ( MINI1T convient aussi)

pour information : les piles ou accumulateurs ronds peuvent utiliser les boitiers piles proposés par semelec

NOMMONS CHAQUE SOURCE IDENTIQUE OU CHAQUE CHARGE IDENTIQUE A et B

la sortie + de la source/charge A sera la sortie générale positive           la sortie - de la source/charge B sera la sortie générale négative

sur l'interrupteur MINI2RT le commun de gauche est à brancher avec le - de A  et  le commun de droite est à brancher avec le + de B

les 2 contacts travail de cet interrupteur sont à réunir ensemble

le contact repos de gauche (celui dont le commun va au - de A) est à brancher au - de B (sortie générale négative)
le contact repos de droite (celui dont le commun va au + de B) est à brancher au + de A (sortie générale positive)

l'interrupteur MINI1RT (ou MINI1T) sert à la fonction marche/arrèt et il doit etre branché en série avec la sortie générale positive
brancher une extrémité à la sortie générale + et le commun devient alors la memesortie générale + après passage par l'interrupteur

ce montage permet de passer très facilement de série à parallèle en actionnant
l'interrupteur MINI2RT et de faire marche-arret avec l'interrupteur MINI1RT (ou MINI1T)

c'est le seul circuit au monde à posséder 100% de rendement



double alimentation différentielle en cours d'élaboration

Accueil  général
Afficher la suite de cette page
