Positionnements et branchements faciles des récepteurs de télécommande code :  RX2


Emplacements possibles des récepteurs :

MURAL à portée de main
( attention de ne jamais travailler sous tension )



Si votre motorisation filaire existait et donc dispose de son boitier de commande murale, deux cas se présentent : soit vous conservez le boitier sans rien toucher et dans ce cas il est conseillé de faire le branchement prioritaire ( cliquez ici )  soit vous pouvez mettre en lieu et place votre récepteur RX2 qui est fourni avec son boitier destiné à ètre encastré ou ètre mis en saillie et dans ce cas vous pouvez faire le branchement simplifié ( cliquez ici ).
Nota : si vous ne trouvez pas le fil de neutre nous pouvons le recomposer ( nous consulter )

MURAL déporté



Si vous souhaitez  que rien n'apparaisse ( maison à l'ancienne, contexte architectural, absence de plastique désiré etc.) les branchements sont identiques à l'emplacement :  MURAL à portée de main mais vous devrez bien entendu rallonger les fils.

DANS LE CAISSON

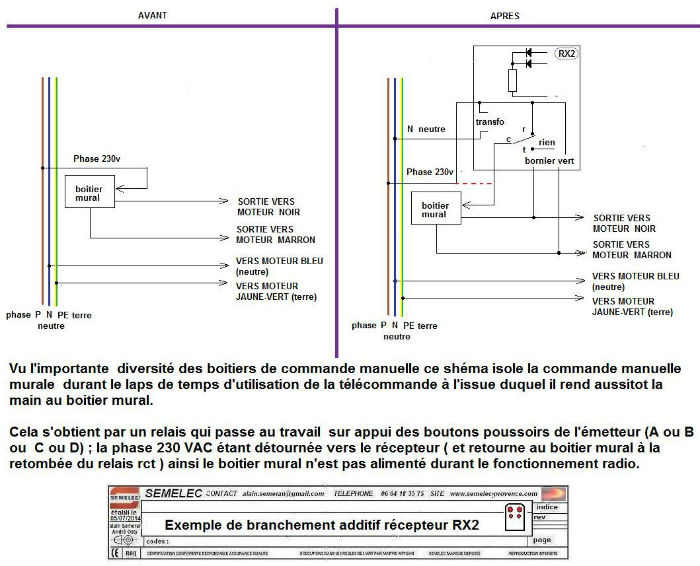

Dans ce cas et si vous désirez ne rien toucher au boitier mural, nous basculerons l'organe de commande ( boitier mural ou télécommande ) par les canaux C et D de l'émetteur (il faut donc un recepteur RX2 supplémentaire ) ;la priorité devenant alors permanente tant quelle n'est pas désactivée ( il se peut que dans des rares cas il y ait une adaptation à faire pour conserver la centralisation active telle que )
explication : un appui bref sur le boutton C bascule la commande du volet sur le bouton A (montée-ouverture) et B ( descente-fermeture)
si vous désirez utiliser la commande murale vous ne pourrez le faire qu'après avoir désactivé ( rebasculement ) par un appui bref sur le bouton D

Dans les cas ou l'arrivée phase 230v serait absente dans le caisson, vous vous proposonssoit  le remplacement de la source 230v par des piles primaires.
elles alimenteront les 2 récepteurs ( technologie C-MOS consommation faible ) elles peuvent ètre de type alcalines ( remplacement conseillé tous les 6 ans ) ou de type Lithium-Bioxyde de manganèse Li-MnO² ( remplacement tous les 10 ans ) ou Lithium-Chlorure de thyonile Li-SoCl² ( remplacement tous les 20 ans) restant entendu que ce sont la des indications de conservation énergétiques.
Soit nous recomposons la phase absente  tout en faisant l'isolement galvanique (votre sécurité) ; dasn ce cas il vous faut commander un transformateur code T1VA12

AILLEURS

Par exemple en saillie avec l'extérieur, en faux plancher  etc.  Les branchements restent les mèmes
