Positionnements et branchements faciles de nos télécommandes

Centralisation et Scénarios de centralisation  à partir de 7,99 € htva

Emplacements possibles des récepteurs :

MURAL à portée de main
( attention de ne jamais travailler sous tension )



INTRODUCTION SUR VOTRE INSTALLATION
Si votre motorisation filaire existait et donc dispose de son boitier de commande murale, deux cas se présentent : soit vous conservez le boitier sans

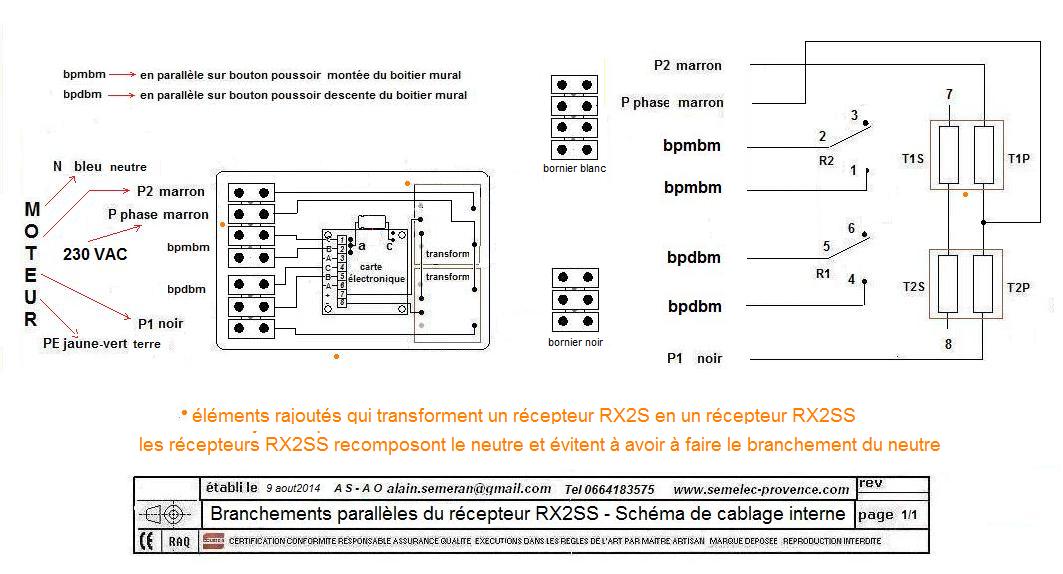

rien toucher ( ainsi que la commande de centralisation associée si vous l'avez)  et dans ce cas il est conseillé de faire le branchement parallèle

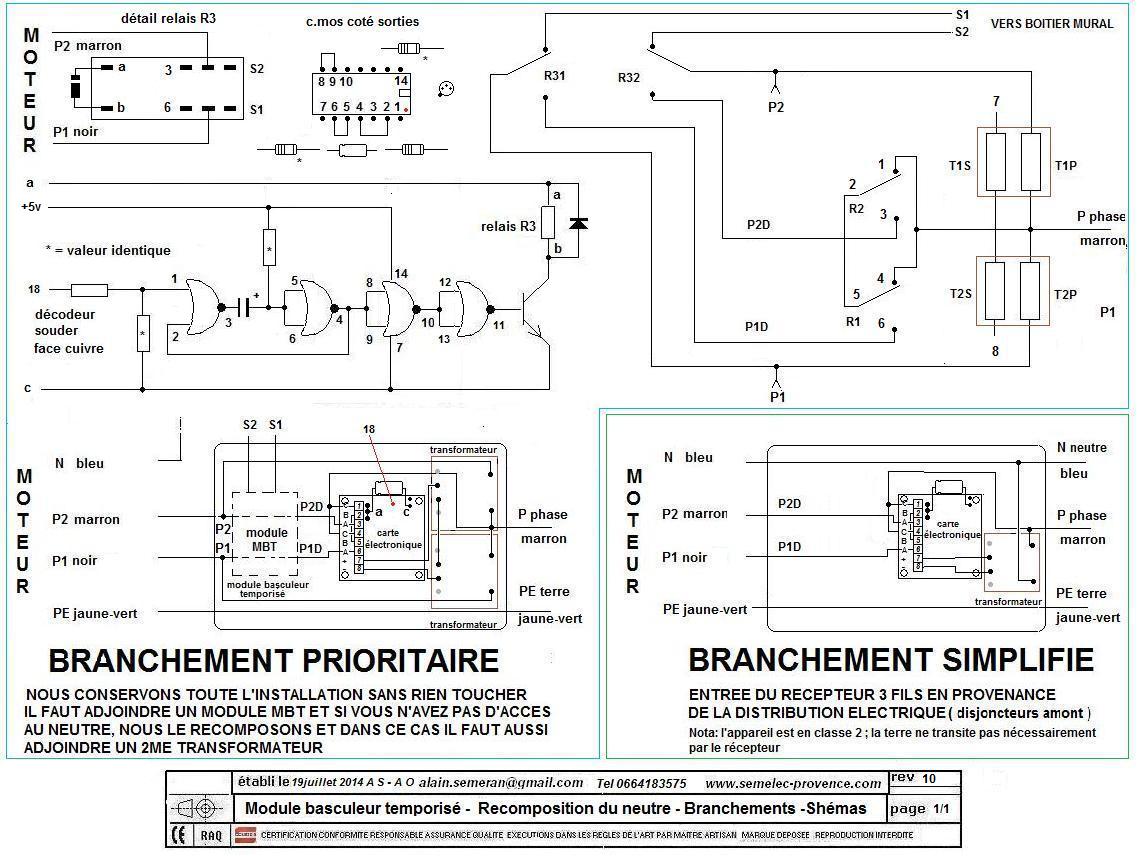

(en remplacement du branchement prioritaire )   soit vous pouvez mettre en lieu et place votre récepteur RX2S  qui est fourni avec son boitier destiné à ètre encastré
ou ètre mis en saillie et dans ce cas vous pouvez faire le branchement simplifié .
Nota : si le fil de neutre etait difficile d'accés, nous le recomposons dans le récepteur ( acheter alors l'alimentation supplémentaire code :KALSC )

MURAL déporté



Si vous souhaitez  que rien n'apparaisse ( maison à l'ancienne, absence de plastique désiré etc.) les branchements sont identiques à l'emplacement :  MURAL à portée de main mais vous devrez rallonger les fils.

DANS LE CAISSON

Cet emplacement est 'séduisant surtout lorsque l'on profite d'une maintenance ( remplacement condensateur, ajustages fin de courses controle des points durs etc.) et que la plaque du caisson est otée ; et aussi lorsqu'on souhaite laisser place nette dans la pièce.

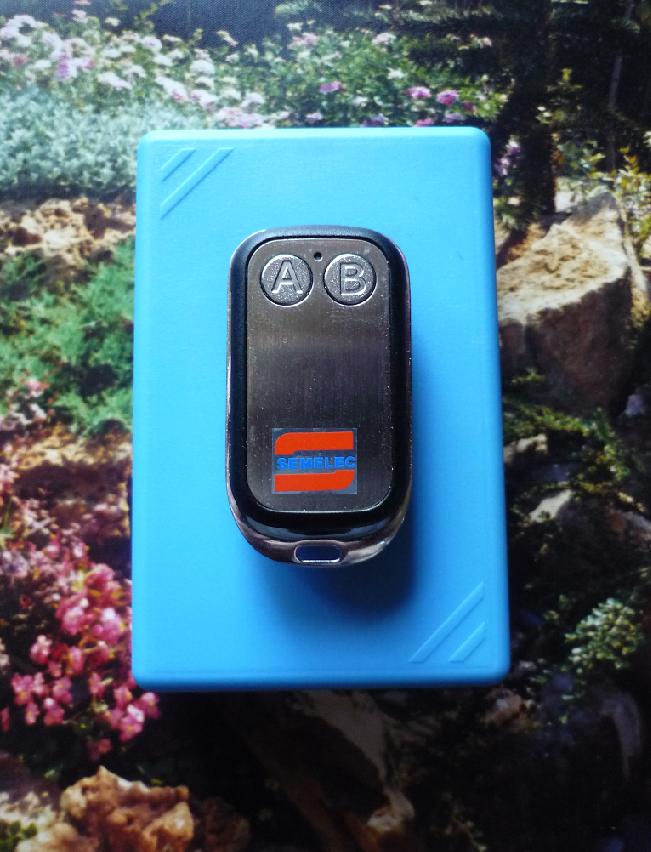

Toutefois il faut savoir que si votre moteur est un filaire ( que ce soit l'ancien ou un nouveau ) seul le neutre 230v sera accessible; vous n'aurez pas la phase  230v  disponible et dans ce cas nous suggérons de récuperer cette phase via le branchement de votre boitier mural ( qui n'aura plus lieu d'ètre et à la place vous mettrez l'émetteur de télécommande TX4S ou TX4D en maintien magnétique (commander 1 jeu PLOMAX2) ; ce branchement est simple à faire. vous devez utiliser le récepteur RX2S
Si votre moteur est un modèle radio qui fonctionne correctement ( partie cinétique ET partie radio ) l'adjonction de notre mini émetteur TX4S sur votre télécommande en augmente considérablement les performances ( portera les commandes de 2 canaux ( volet ) à 6 canaux ( volet plus commande jusqu'à 4 autres appareils ; vous allez gagner en confort au quotidien et mème pouvoir réaliser des économies de courant ;  vous pourrez commander des appareils pouvant etre éloignés et sans avoir aucune installation de cable à faire entre eux)
Si le moteur  devait etre remplacé ( partie cinétique abimée ) nous monterions avec profit un moteur filaire peu couteux et avec garantie étendue de 7 ans)

Si l'ancien moteur radio est bon en cinétique et que la panne soit consécutive à la radio il serait possible de récuperer les fins de courses mécaniques sur les versions RTS2 ( dans ce cas laisser le mode TRIGGER actif sur la nouvelle télécommande ) : si c'était une version RTS (sans fins de courses et arrèt sur obstacle )  nous validerons le mode fugitif (obligeant à laisser le doigt appuyé pour le temps de montée ou descente du rideau)


AILLEURS

Par exemple en saillie avec l'extérieur, en faux plancher  etc.  Les branchements restent les mèmes
